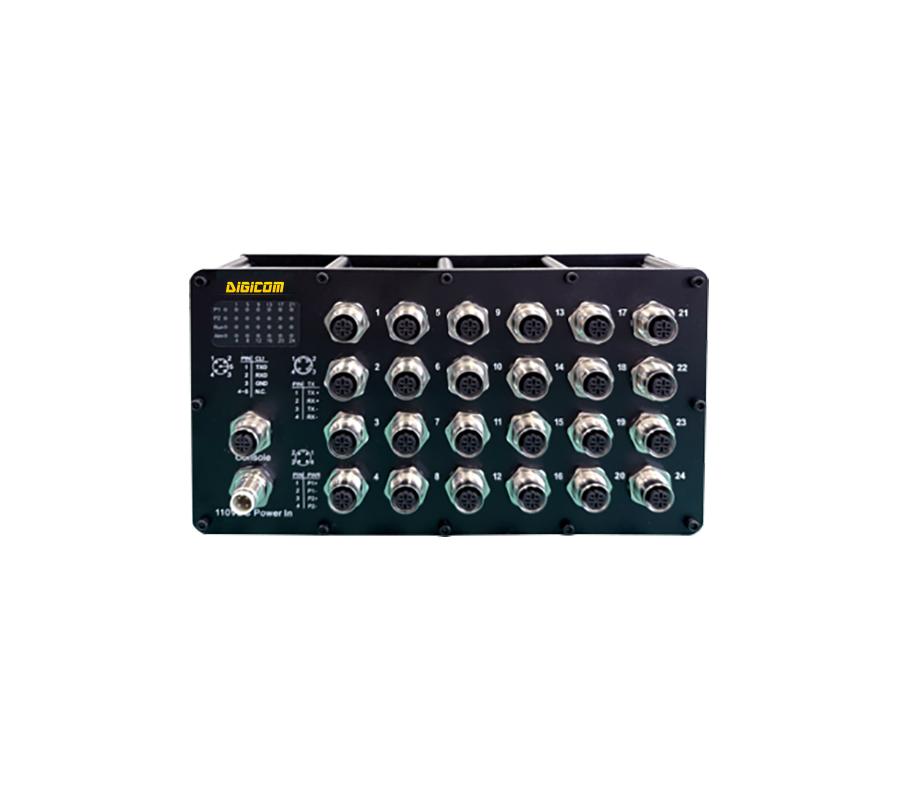

Agate8124H-24T-WV-WV-М12А

Категория: Коммутаторы с M12 промышленные Agate серии H, от -40 до 85 °С, IP65/67
Артикул: Agate8124H-24T-WV-WV-М12А

Промышленный защищенный коммутатор L2, 24 порта:

  • 24×10/100M-TX порта, разъемы M12;
  • IEEE1588v2 (PTP);
  • резервирование STP/RSTP/MSTP, ERPS, MRP, DG-Ring;
  • два входа питания 24-110VDC (16.8-137.5VDC), 1 разъем M12 (A-coded, 4 pin);
  • класс защиты IP67, от -40 до +85°C.
Заявка на тестирование

Agate8124H-24T-WV-WV-М12А — управляемый промышленный коммутатор EN50155 L2. Коммутаторы разработаны специально для железнодорожной отрасли.

Устройство поддерживает современные протоколы и функции, обладает высокой надежностью, высокой безопасностью и высокой управляемостью, обеспечивает надежную передачу ключевых данных, поддерживает удаленное управление. Коммутатор имеет развитые средства безопасности, обеспечивает контроль и приоритезацию сетевого трафика ACL/QoS и функции VLAN, прост в управлении и обслуживании.

Коммутатор имеет надежный алюминиевый корпус с пассивным охлаждением, классом защиты IP67 и диапазоном рабочих температур от -40 до +85 ° С. Идеально подходит для работы в составе системы управления поездом (видеонаблюдение, оповещение, пожарная сигнализация и т.д.), а также в других решениях со сложными условиями эксплуатации.



Ключевые особенности:

  • Высокая надежность: разъемы типа M12, обеспечивают жесткое соединение, использование проверенных компонентов и технологий гарантирует продолжительную эксплуатацию в условиях повышенных нагрузок.
  • Безопасность: поддержка протокола IPv4 и IPv6, реализация механизмов динамической маршрутизации, функций контроля качества обслуживания QoS и фильтрации пакетов ACL обеспечивают высокий уровень защиты данных.
  • Устойчивость к сложным условиям эксплуатации: оборудование рассчитано на работу в жестких условия окружающей среды в диапазоне от -40 до +85°C , соответствует стандартам электромагнитной совместимости 4 и требованиям, предъявляемым транспортной отраслью.
  • Соответствие отраслевым нормам: Соответствует международному стандарту EN50155 для использования на железнодорожном и другом пассажирском и грузовом транспорте.
  • Синхронизация: встроенная поддержка стандарта синхронизации IEEE 1588v2 (PTP) способствует интеграции оборудования в централизованные системы мониторинга и управления объектами критической инфраструктуры.
  • Резервирование линий связи: Быстрое восстановление линий связи обеспечивается применением протоколов резервирования STP/RSTP/MSTP, ERPS, MRP (опция), DG-Ring (время самовосстановления кольцевой сети ≤ 20 мс.)
  • Резервирование питания: поддерживается защита от сбоев питания и резервное подключение второго источника;
  • Широкий диапазон напряжений питания: 16.8–137.5 В постоянного тока, что позволяет обеспечить совместимость с различными типами железнодорожного транспорта
  • Подключение питания: разъем М12
  • Компактность: Компактная компоновка портов, оптимальные габариты

Применение данной серии коммутаторов оправдано в транспортных проектах, включая железнодорожный, автомобильный и другие виды транспорта, обеспечивая высокую производительность и безопасность обработки данных при минимальных затратах на обслуживание.

Данное устройство является оптимальным выбором для реализации комплексных решений в качестве ядра сиcтемы передачи данных для осуществления управления поездом или другими транспортными средствами (видеонаблюдение, оповещение пассажиров, телеметрия и т.д.).



Конфигурация

24T — 24x10/100M-TX порта, разъемы M12



Интерфейсы

  • 10/100Base-TX, M12 (D-coded)
  • Консольный порт, M12 (A-coded)
  • Электропитание, 1xM12 (A-code, 4 pin папа)



Безопасность

  • Поддержка аутентификации IEEE 802.1x на основе порта/MAC, поддержка протоколов аутентификации RADIUS и TACACS+, механизм IP Source Guard;
  • Поддержка изоляции портов для предотвращения связи между двумя соседними сетевыми устройствами в одном широковещательном домене;
  • Поддерживает функцию защиты от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов;
  • Поддерживает механизмы идентификации и фильтрации потоков ACL. Фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешений, а также обеспечивает гибкий и безопасный контроль доступа.



Протоколы резервирования

  • Поддерживает протоколы резервирования STP/RSTP/MSTP;
  • Поддерживает протоколы кольцевого резервирования ERPS ITU-T G.8032, MRP (опция), DG-Ring (≤20 мс).



Аппаратно-программные возможности

  • VLAN IEEE802.1Q, VLAN на основе MAC, VLAN на основе протокола, VLAN на основе IP-подсети. Пользователи могут гибко разделить VLAN в соответствии с их потребностями;
  • Поддержка QoS, режим приоритета на основе 802.1P, алгоритмы управления очередями;
  • Управление многоадресными рассылками, поддержка протоколов IGMP v1/v2/v3 (опция), MLD v1/v2, функций IGMP snooping, MLD snooping, что в частности соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям;
  • Поддержка динамической или статической маршрутизации (определение пользователей по IP, MAC, VLAN, PORT и т. д.), поддержка протоколов BGP, RIP, OSPF, VRRP, PIM-SM, IS-IS;
  • Статическая агрегация портов, поддержка протокола LACP;
  • Поддержка зеркалирования портов;
  • Ограничение скорости порта.



Стабильная работа

  • Низкое энергопотребление, пассивное охлаждение без вентилятора, надежный алюминиевый корпус, класс защиты IP67;
  • Два входа питания для возможности резервирования, несколько вариантов входного напряжения питания;
  • Индикация состояния устройства с помощью LED индикаторов (PWR, Alm, Link/Act, Speed).



Управление и обслуживание

  • Веб-управление, командная строка CLI (консоль, Telnet), SNMP (v1/v2/v3);
  • HTTPS, SSH v2;
  • Дистанционный мониторинг сети RMON, системный журнал Syslog.



Применение на железнодорожном и другом пассажирском/грузовом транспорте

  • Соответствие международному стандарту EN50155 для применения на железнодорожном транспорте: устойчивость к вибрации, ударам, перепадам температуры, влажности и питания.



Работа в синхронизированных сетях

  • Поддержка IEEE 1588v2 (PTP) для высокоточной синхронизации времени сетевых устройств. Это означает, что коммутатор может участвовать в передаче меток времени и обеспечивать синхронизацию устройств с точностью до микросекундного уровня.

Характеристики и функции

Значение/Описание

Характеристики интерфейсов и разъемов

Общее кол-во портов

24

Порты 10/100M разъем M12, D-code

24

Порты 10/100/1000M разъем M12, X-code

—

Консольный порт,разъем M12, A-code

1 консольный порт RS232 (115200,N,8,1)

Параметры Ethernet портов

TX порты M12 (D-coded)

Порты 10/100Base-T

TX порты M12 (X-coded)

—

Расстояние передачи

Витая пара

100 м, категория CAT5, CAT5e

Стандарты и технологии

IEEE 802.3i (10Base-T)

IEEE 802.3u (100Base-TX, 100Base-FX)

IEEE 802.3ab (1000Base-T)

IEEE 802.3z (1000Base-SX/LX/CX)

IEEE 802.3x (управление потоком)

IEEE 802.3ad (агрегация портов)

IEEE 802.3az (Energy-Efficient Ethernet (EEE))

IEEE 802.1d (STP)

IEEE 802.1p (приоритеты сетевого трафика, QoS)

IEEE 802.1q (VLAN)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

IEEE 802.1x (Network Access Control)

IEEE 802.1ab (LLDP)

IEEE 802.1ad (QinQ)

EN50155

Безопасность

Функции безопасности

Поддержка аутентификации IEEE 802.1x

HTTPS

SSH v2

RADIUS

TACACS+

DHCP Server/Client/Relay/snooping

Аутентификация по MAC-адресу

Ограничения скорости порта

IP Source Guard

Защита от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов

VLAN

Функции VLAN

IEEE802.1Q VLAN

VLAN на основе MAC

VLAN на основе протокола

VLAN на основе IP-подсети

Поддержка 4K VLAN на порт

GVRP

MVR

Режимы порта: доступ, магистраль (trunk), гибридный

Q-in-Q (Port-based, Selective)

Резервирование соединений

Протоколы резервирования

STP (IEEE802.1d)

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Протоколы кольцевого резервирования

ITU-T G.8032 Ethernet Ring Protection (ERPS)

MRP (опция)

DG-Ring

Управление многоадресными рассылками

Функции

IGMP v1/v2/v3 snooping (опция)

MLD v1/v2 snooping

Агрегация портов

Поддержка LACP

LACP/Link

Статическая агрегация

Поддерживается

Зеркалирование портов

Поддержка зеркалирования

Поддерживается

Двунаправленное зеркальное отображение данных на основе порта

Поддерживается

Приоритизация (QoS)

Приоритизация

IEEE 802.1p

Конфигурация DSCP

Поддерживается

Взвешенные и приоритетные очереди

Поддерживается

Ограничение скорости потока

Поддерживается

Фильтрация пакетов на основе потоков

Поддерживается

Управление доступом (ACL)

Список управления доступом ACL

Поддерживается

Выдача ACL

на основе порта

на основе порта и VLAN

Управление синхронизацией

PTP IEEE1588v2

Возможности сетевого управления

Интерфейсами

IEEE802.3X (полнодуплексный)

Контроль широковещательного шторма на основе скорости передачи порта

Аппаратные характеристики

Таблица MAC-адресов

8K

Буфер пакетов

4Mbit

Скорость пересылки пакетов

8.03 млн.пакетов/сек.

Задержка

<5 мкс

Управление потоком (Flow Control)

Управление потоком IEEE 802.3x, обратное давление (Back Pressure)

Метод передачи

Store-And-Forward – cохранение и пересылка

Питание

Входное напряжение

24-110VDC (16.8-137.5VDC)

Резервирование

Два входа питания

Потребляемая мощность

≤40Вт

Подключение питания

1 разъем M12 (A-coded, 4 pin)

Защита электропитания

Поддержка защиты от обратного подключения, защита от перенапряжения, защита от перегрузки по току, сигнальные выходы

Управление и обслуживание

Управление

Веб-интерфейс

CLI-консоль

Telnet

SNMP v1/v2/v3

Журналирование, статистика и подсчет трафика

Syslog

RMON

Светодиодная индикация

Питание

Pwr1/Pwr2

Системный индикатор

Run:
Зеленый включен - система успешно запущена
Зеленый выключен - система не запущена

Индикатор порта

Зеленый LED для порта Link/Act:
мигает - порт подключен, данные передаются.
горит - порт подключен
выключен - порт не подключен

Аварийный индикатор

Alm

Соответствие

Электромагнитная совместимость (EMC)

Электромагнитные помехи (EMI)

FCC часть 15, подраздел B, класс A, EN 55022, класс A

Электромагнитная восприимчивость (EMS)

IEC61000-4-2(ESD) Уровень 3

IEC61000-4-3 (RS) превышает Уровень 3

IEC61000-4-4 (EFT) Уровень 3

IEC61000-4-5 (Surge) Уровень 3

IEC61000-4-6 (CS) Уровень 3

IEC61000-4-8

IEC61000-4-11

IEC61000-4-16

Механические воздействия

Вибрация: GJB150.16A

Удар: GJB150.18A

Стандарты

Применение на ж/д и др. транспорте

EN50155

Требования к окружающей среде

Рабочая температура:

от -40 до +85°C

Температура для хранения:

от -40 до +85°C.

Относительная влажность:

от 5 до 95% (без конденсации).

Физические характеристики

Корпус изделия

Алюминиевый безвентиляторный

Класс защиты

IP67

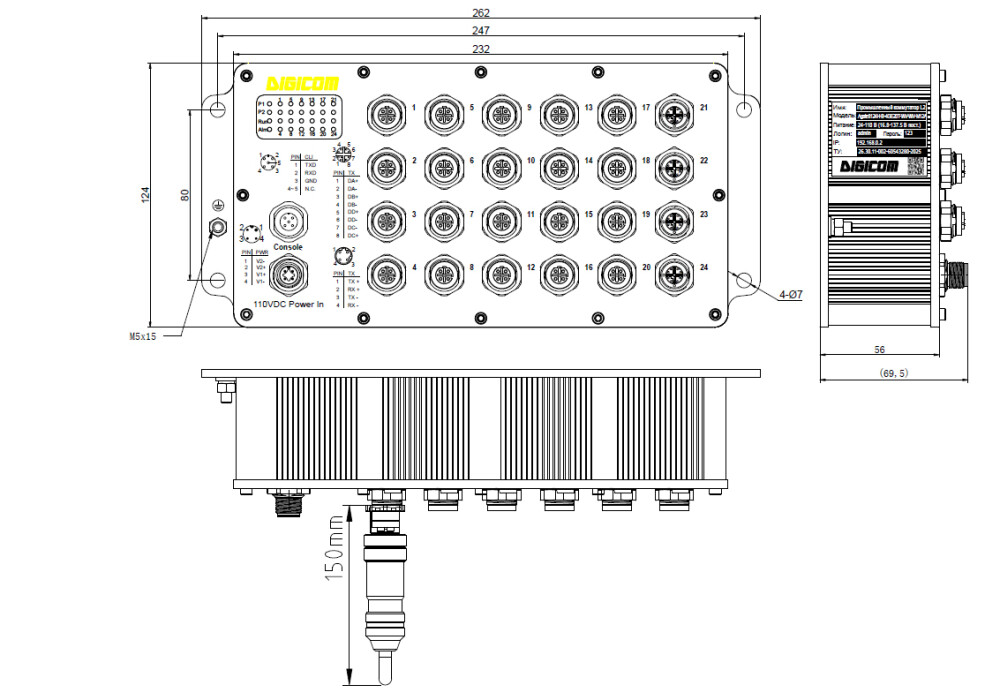

Габариты

262×124×69.5 мм

Вес

<5 кг

Способ установки

на стену

Гарантия

5 лет

Артикул

Agate8124H-B-Ports-PS1-PS2-PC

Кодификатор

Обозначение

Описание

Электрический байпас

B

В коммутатор интегрирован обходной коммутационный модуль (байпас), для этого используются 4 гигабитных TX порта (две пары). Когда питание коммутатора пропадает, гигабитные порты коммутатора автоматически переключаются в состояние обхода, чтобы избежать прерывания связи из-за отказа коммутатора и обеспечить надежность сетевой передачи.

Ports: Порты

4GE20T

4x10/100/1000M-TX порта + 20x10/100M-TX портов, разъем M12

4GE20P

4x10/100M-TX порта + 20x10/100M-TX портов с PoE, разъем M12

24T

24x10/100M-TX порта, разъем M12

24P

24x10/100M-TX порта с PoE, разъем M12

PS1, PS2: Вход питания

WV

24-110VDC (16.8-137.5VDC) для моделей без PoE

L10

48VDC (48-50VDC). Для моделей с PoE

PC: Тип разъема питания

M12A

Один разъем M12, A-coded, 4 pin папа

M23

Один разъем M23, P-coded, 5 pin папа
Артикул Описание
Agate8124H-24T-WV-WV-М12А

Промышленный защищенный коммутатор L2, 24 порта:

  • 24×10/100M-TX порта, разъемы M12;
  • IEEE1588v2 (PTP);
  • резервирование STP/RSTP/MSTP, ERPS, MRP, DG-Ring;
  • два входа питания 24-110VDC (16.8-137.5VDC), 1 разъем M12 (A-coded, 4 pin);
  • класс защиты IP67, от -40 до +85°C.
Другие модели серии
Артикул Описание
Agate8124H-4GE20T-WV-WV-М12А

Промышленный защищенный коммутатор L2, 24 порта:

  • 4x100/1000M-TX порта + 20x10/100M-TX портов, разъемы M12;
  • IEEE1588v2 (PTP);
  • резервирование STP/RSTP/MSTP, ERPS, MRP, DG-Ring;
  • два входа питания 24-110VDC (16.8-137.5VDC), 1 разъем M12 (A-coded, 4 pin);
  • класс защиты IP67, от -40 до +85°C.
Agate8124H-4GE20T-WV-WV-М23

Промышленный защищенный коммутатор L2, 24 порта:

  • 4x100/1000M-TX порта + 20x10/100M-TX портов, разъемы M12;
  • IEEE1588v2 (PTP);
  • резервирование STP/RSTP/MSTP, ERPS, MRP, DG-Ring;
  • два входа питания 24-110VDC (16.8-137.5VDC), 1 разъем M23 (P-coded, 5 pin);
  • класс защиты IP67, от -40 до +85°C.
Agate8124H-B-4GE20T-WV-WV-М12А

Промышленный защищенный коммутатор L2, Bypass, 24 порта:

  • 4x100/1000M-TX порта с Bypass + 20x10/100M-TX портов, разъемы M12;
  • IEEE1588v2 (PTP);
  • резервирование STP/RSTP/MSTP, ERPS, MRP, DG-Ring;
  • два входа питания 24-110VDC (16.8-137.5VDC), 1 разъем M12 (A-coded, 4 pin);
  • класс защиты IP67, от -40 до +85°C.
Agate8124H-B-4GE20T-WV-WV-М23

Промышленный защищенный коммутатор L2, Bypass, 24 порта:

  • 4x100/1000M-TX порта с Bypass + 20x10/100M-TX портов, разъемы M12;
  • IEEE1588v2 (PTP);
  • резервирование STP/RSTP/MSTP, ERPS, MRP, DG-Ring;
  • два входа питания 24-110VDC (16.8-137.5VDC), 1 разъем M23 (P-coded, 5 pin);
  • класс защиты IP67, от -40 до +85°C.
Agate8124H-B-4GE20P-L10-L10-М12А

Промышленный защищенный PoE коммутатор L2, Bypass, 24 порта:

  • 4×100/1000M-TX порта с Bypass + 20×10/100M-TX портов с PoE, разъемы M12;
  • IEEE1588v2 (PTP);
  • резервирование STP/RSTP/MSTP, ERPS, MRP, DG-Ring;
  • два входа питания 48VDC (48-50VDC), 1 разъем M12 (A-coded, 4 pin);
  • класс защиты IP67, от -40 до +85°C.
Agate8124H-24P-L10-L10-М12А

Промышленный защищенный PoE коммутатор L2, 24 порта:

  • 24×10/100M-TX порта с PoE, разъемы M12;
  • IEEE1588v2 (PTP);
  • резервирование STP/RSTP/MSTP, ERPS, MRP, DG-Ring;
  • два входа питания 48VDC (48-50VDC), 1 разъем M12 (A-coded, 4 pin);
  • класс защиты IP67, от -40 до +85°C.

Модели серии, доступные для заказа

Модель

Описание

Agate8124H-4GE20T-WV-WV-М12А

Промышленный защищенный коммутатор L2, 24 порта: 4x100/1000M-TX портов (X-coded) + 20x10/100M-TX портов (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP67

Agate8124H-4GE20T-WV-WV-М23

Промышленный защищенный коммутатор L2, 24 порта: 4x100/1000M-TX портов (X-coded) + 20x10/100M-TX портов (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP67

Agate8124H-B-4GE20T-WV-WV-М12А

Промышленный защищенный коммутатор L2, 24 порта: 4x100/1000M-TX портов (X-coded) с Bypass + 20x10/100M-TX портов (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP67

Agate8124H-B-4GE20T-WV-WV-М23

Промышленный защищенный коммутатор L2, 24 порта: 4x100/1000M-TX портов (X-coded) с Bypass + 20x10/100M-TX портов (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP67

Agate8124H-4GE20P-L10-L10-М12А

Промышленный защищенный PoE коммутатор L2, 24 порта: 4x100/1000M-TX портов (X-coded) + 20x10/100M-TX портов (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP67

Agate8124H-4GE20P-L10-L10-М23

Промышленный защищенный PoE коммутатор L2, 24 порта: 4x100/1000M-TX портов (X-coded) + 20x10/100M-TX портов (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP67

Agate8124H-B-4GE20P-L10-L10-М12А

Промышленный защищенный PoE коммутатор L2, 24 порта: 4x100/1000M-TX портов (X-coded) с Bypass + 20x10/100M-TX портов (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M12 (A-coded, 4 pin), разъемы M12, класс защиты IP67

Agate8124H-B-4GE20P-L10-L10-М23

Промышленный защищенный PoE коммутатор L2, 24 порта: 4x100/1000M-TX портов (X-coded) с Bypass + 20x10/100M-TX портов (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP67

Agate8124H-24T-WV-WV-М12А

Промышленный защищенный коммутатор L2, 24 порта: 24x10/100M-TX порта (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP67

Agate8124H-24T-WV-WV-М23

Промышленный защищенный коммутатор L2, 24 порта: 24x10/100M-TX порта (D-coded), два входа питания 24-110VDC (16.8-137.5VDC) M23 (P-coded, 5 pin), класс защиты IP67

Agate8124H-24P-L10-L10-М12А

Промышленный защищенный PoE коммутатор L2, 24 порта:24x10/100M-TX порта (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP67

Agate8124H-24P-L10-L10-М23

Промышленный защищенный PoE коммутатор L2, 24 порта: 24x10/100M-TX порта (D-coded) с PoE, два входа питания 48VDC (48-50VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP67



Габаритные размеры



Интерфейсные разъемы

Порты 10/100M, разъем M12, D-code, 4 pin

Консольный порт, разъем M12, A-code, 5 pin



Разъем питания

М12 A-coded 4 pin

Контакт

Назначение

1

Питание 2: –

2

Питание 2: +

3

Питание 1: +

4

Питание 1: –
