Характеристики и функции

Значение/Описание

Характеристики интерфейсов и разъемов

Порты

Общее кол-во портов

52

Порты 10/100/1000M RJ45

48

Порты 10/100/1000M SFP

4

Консольный порт

1 консольный порт RS232 (115200,N,8,1)

Параметры электрических Ethernet портов

Порты RJ45

Порты 10/100/1000Base-T с автоматическим определением, полным/полудуплексным режимом самоадаптации MDI/MDI-X, с автоматическим контролем широкополосного доступа

Параметры оптических Ethernet портов

Тип порта

SFP модуль

Расстояние передачи

Витая пара

10BASE-T: UTP Категория 3,4,5 (≤100 метров)
100BASE-TX: UTP Категория 5 или выше (≤100 метров)
1000BASE-T:UTP Категория 5e или выше (≤100 метров)

Многомодовое оптоволокно

850нм / 0-500м (1G)

Одномодовое оптоволокно

1310нм / 0-40км, 1550нм / 0-120км

ФУНКЦИИ

Управление интерфейсами

Настройка защиты от перегрева порта

Управление потоком IEEE 802.3x (полный дуплекс)

Подавление широковещательных штормов на основе скорости порта

Ограничение скорости пакетного трафика на входящих и исходящих портах, минимальная гранулярность - 64 Кбит/с.

Функции 3 уровня

Статический маршрут IPV4/маршрут по умолчанию

VLAN

IEEE 802.1q

Конфигурация портов Access, Trunk, Hybrid

VLAN на основе протокола

VLAN на основе порта (4К)

Агрегация портов

Динамическая агрегация LACP

Статическая агрегация

Максимум 26 групп агрегации и 8 портов в каждой группе

Резервирование соединений

Протоколы резервирования

STP (IEEE802.1d)

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Протоколы кольцевого резервирования

ITU-T G.8032 (ERPS), время восстановления менее 20 мс, максимум 255 колец, максимум 254 устройства в одном кольце.

Управление многоадресными рассылками

Функции

IGMP Snooping v1/v2

Multicast VLAN

Быстрый выход из системы

Зеркалирование портов

Поддержка зеркалирования

Двунаправленное зеркалирование данных на основе порта

Приоритизация (QoS)

Приоритизация

Сопоставление приоритетов 802.1p/ DSCP, Diff-Serv QoS

802.1p/DSCP priority mapping

Ограничение скорости на основе потока

Перенаправление на основе потока

Алгоритм планирования очередей

SP, WRR, WFQ

Фильтрация пакетов на основе потоков

Приоритетная маркировка/повторная маркировка

Количество очередей вывода каждого порта

8

Управление доступом (ACL)

Распределение ACL на основе портов и VLAN

Функция фильтрации пакетов L2-L4, сопоставление первых 80 байт сообщения и определение ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т.д.

Безопасность

IEEE802.1X и аутентификация MAC-адресов

Подавление широковещательных сообщений порта

Сертификация AAA&RADIUS, защита IP-адреса источника

Иерархическое управление пользователями и защита паролем

DHCP

Клиент DHCP

DHCP Snooping

Управление и обслуживание

Управление

Журнал работы системы

NTP-часы

Протокол обнаружения канального уровня LLDP

Управление загрузкой и скачиванием файлов по HTTP

SNMP v1/v2/v3

Обнаружение Ping

Управление через веб-сеть (https)

Определение длины кабеля

NMS Платформа управление сетью (LLDP+SNMP)

Восстановление одним кликом, просмотр состояния загрузки процессора в реальном времени

Веб-интерфейс

CLI/консоль

Telnet

Система

Веб-браузер: Mozilla Firefox 2.5 или выше, Google Chrome V42 или выше

Кабель Ethernet Cat5 и выше TCP/IP

Сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленная на каждом компьютере в сети Кабель Ethernet Cat5 и выше

Параметры чипсета

Тип управления сетью

L2+

Сетевые протоколы

IEEE802.3 (10BASE-T; IEEE802.3i 10Base-T);

IEEE 802.3u (100Base-TX, 100Base-FX)

IEEE 802.3ab (1000Base-T)

IEEE 802.3z (1000Base-SX/LX/CX)

IEEE 802.3ae (10GBase-SR/LR)

IEEE 802.3x (управление потоком)

Метод передачи

Store-And-Forward – cохранение и пересылка (полная скорость передачи данных)

Пропускная способность

104 Гбит/с (неблокируемая)

Скорость пересылки пакетов

77.38 млн.пакетов/сек.

Процессор

750MHz

DRAM

1G

Flash память

256M

Таблица MAC-адресов

16K

Буфер пакетов

12M

Светодиодная индикация

Питание: PWR (желтый), Система: SYS зеленый), Сеть: Link/Act (желтый), Оптоволоконный порт: L/A (зеленый)

Кнопка "Сброс"

Да, сброс к заводским настройкам одним нажатием

Питание

Потребляемая мощность

В режиме ожидания<35 Вт, при полной нагрузке<55 Вт

Источник питания

Встроенный источник питания, 100–240VAC, 50-60Hz, 1.0A, 60 Вт

Соответствие

Электромагнитная совместимость (EMC)

Молниезащита

4KV 8/20us, уровень защиты IP30

Сертификаты

CCC, CE mark, commercial, CE/LVD EN62368-1, FCC Part 15 Class B, RoHS

Требования к окружающей среде

Рабочая температура:

от -20 до +55°C

Температура для хранения:

от -40 до +80°C.

Относительная влажность, рабочая:

от 5 до 90% (без конденсации).

Относительная влажность, хранение:

от 5 до 95% (без конденсации).

Физические характеристики

Корпус изделия

Металлический

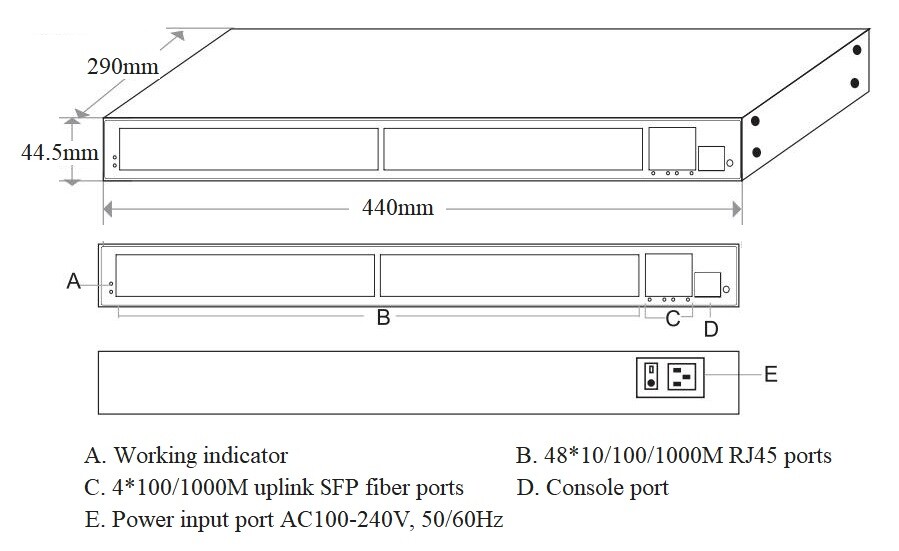

Габариты (ДхГхВ)

440×290×44.5 мм

Вес (Нетто/Брутто)

3.6/4.5 кг

Способ установки

в 19" стойку

Гарантия

3 года
