Характеристики интерфейсов и разъемов

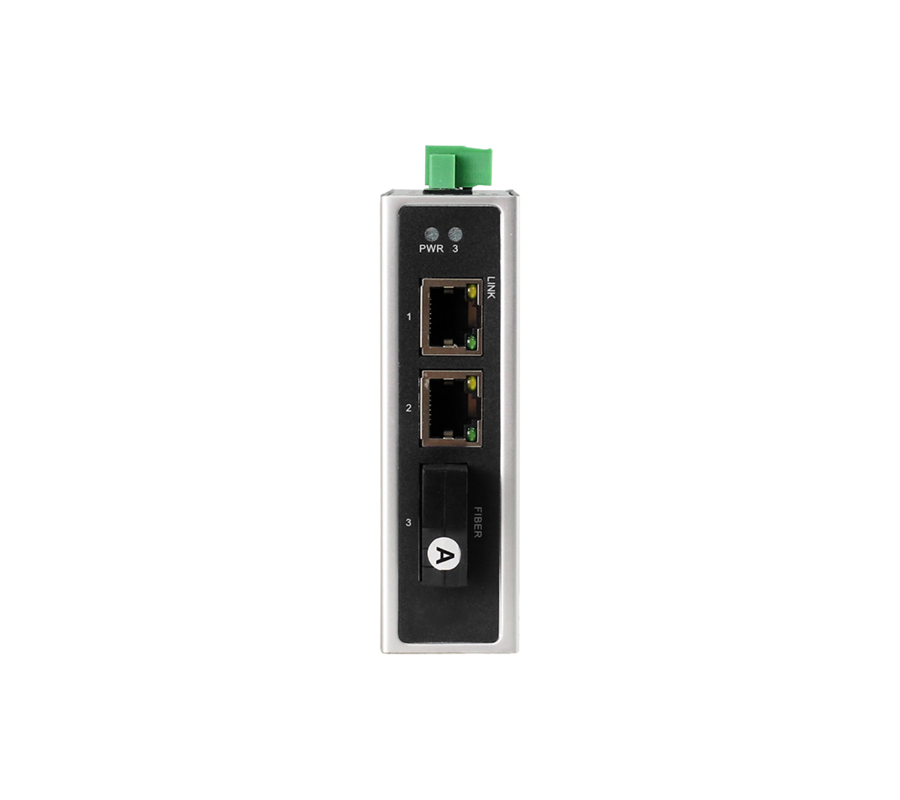

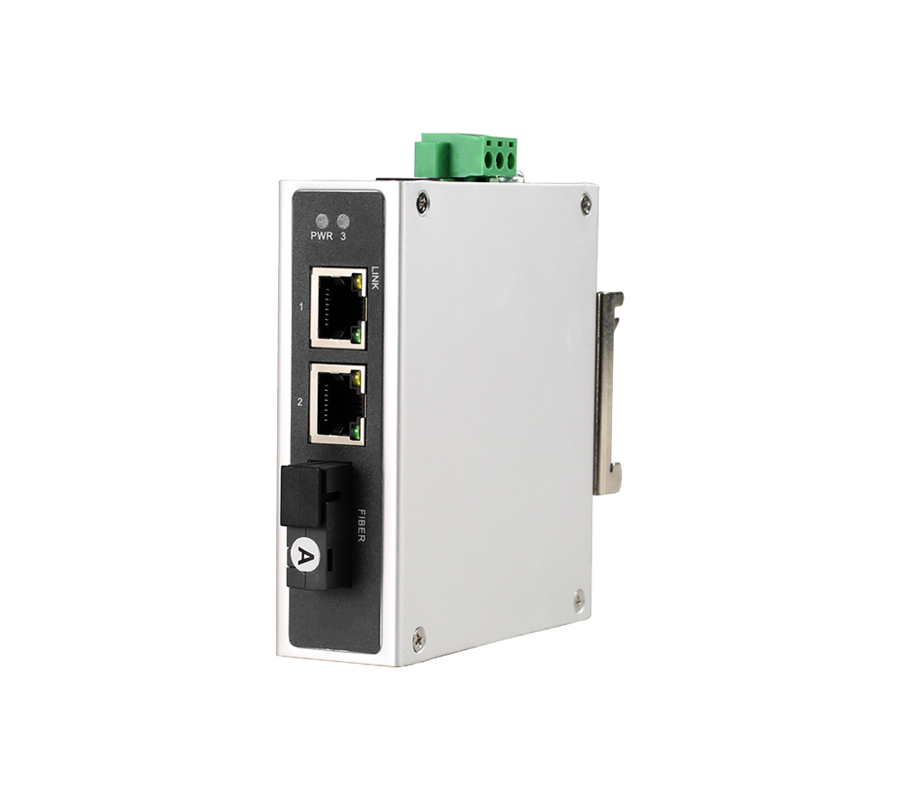

Порты

Общее кол-во портов

3

Порты 10/100M RJ45

2

Фиксированные оптические порты, 155M

1

Параметры электрических Ethernet портов

Порты RJ45

Порты 10/100Base-T с автоматическим определением, полным/полудуплексным режимом самоадаптации MDI/MDI-X, с автоматическим контролем широкополосного доступа

Расстояние передачи

100 м, витая пара категория CAT5, CAT5e

Параметры оптических Ethernet портов

Тип порта

Фиксированный оптический порт

Тип разъема

SC

Тип оптического волокна

Одномодовое

Количество волокон

Два

Длина волны

1310 нм

Расстояние передачи

40 км

Расстояние передачи

Одномодовое оптоволокно

1310нм / 0-40км, 1550нм / 0-120км

Параметры чипсета

Тип управления сетью

Неуправляемый

Сетевые протоколы

IEEE802.3 (10BASE-T; IEEE802.3i 10Base-T);

IEEE 802.3u (100Base-TX, 100Base-FX)

IEEE 802.3x (управление потоком)

Метод передачи

Store-And-Forward – cохранение и пересылка (полная скорость передачи данных)

Пропускная способность

1.0 Гбит/с (неблокируемая)

Скорость пересылки пакетов

0.45 млн.пакетов/сек.

Таблица MAC-адресов

1K

Буфер пакетов

512K

Jumbo-фрейм

2048 байт

Светодиодная индикация

Питание: PWR (зеленый), Сеть: Link (желтый), Оптоволоконный порт: 3 (зеленый)

Питание

Потребляемая мощность

В режиме ожидания<3 Вт, при полной нагрузке<5 Вт

Напряжение питания

12-48VDC, 3-контактная клеммная колодка и гнездо питания постоянного тока, поддержка защиты от обратного подключения

Источник питания

внешний, 12В/24Вт или 24В/24Вт (в комплект не входит)

Резервирование

Два входа питания

Соответствие

Электромагнитная совместимость (EMC)

Электромагнитные помехи (EMI)

FCC часть 15, CISPR22(EN55022): Class A

Электромагнитная восприимчивость (EMS)

IEC61000-4-3(RS):10V/m (80~1000MHz)

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000A/m

IEC61000-4-10 (Затухающие колебания): 30А/м, 1МГц

IEC61000-4-12/18 (Ударная волна): CM 2,5 кВ, DM 1 кВ

IEC61000-4-4(EFT): Кабель питания: ±4кВ, Кабель данных: ±2кВ

IEC61000-4-16(передача синфазного сигнала): 30В, 300В, 1с

IEC61000-4-2(ESD): ±8кВ контактный разряд, ±15кВ воздушный разряд

IEC61000-4-6(передача радиочастот): 10В (150кГц~80МГц)

IEC61000-4-8(магнитное поле силовой частоты): 100А/м, 1000А/м, 1-3с

IEC61000-4-5(перенапряжение): Силовой кабель: CM±4kV/DM±2kV, кабель данных: ±4kV

Механические воздействия

Вибрация: IEC60068-2-6

Удар: IEC60068-2-27

Падение: IEC60068-2-32

Сертификаты

CE mark, commercial, CE/LVD EN62368-1, FCC Part 15 Class A, RoHS

Требования к окружающей среде

Рабочая температура:

от -40 до +75°C

Температура для хранения:

от -40 до +85°C.

Относительная влажность, рабочая:

от 5 до 90% (без конденсации).

Относительная влажность, хранение:

от 5 до 95% (без конденсации).

Физические характеристики

Корпус изделия

Металлический безвентиляторный

Класс защиты

IP30

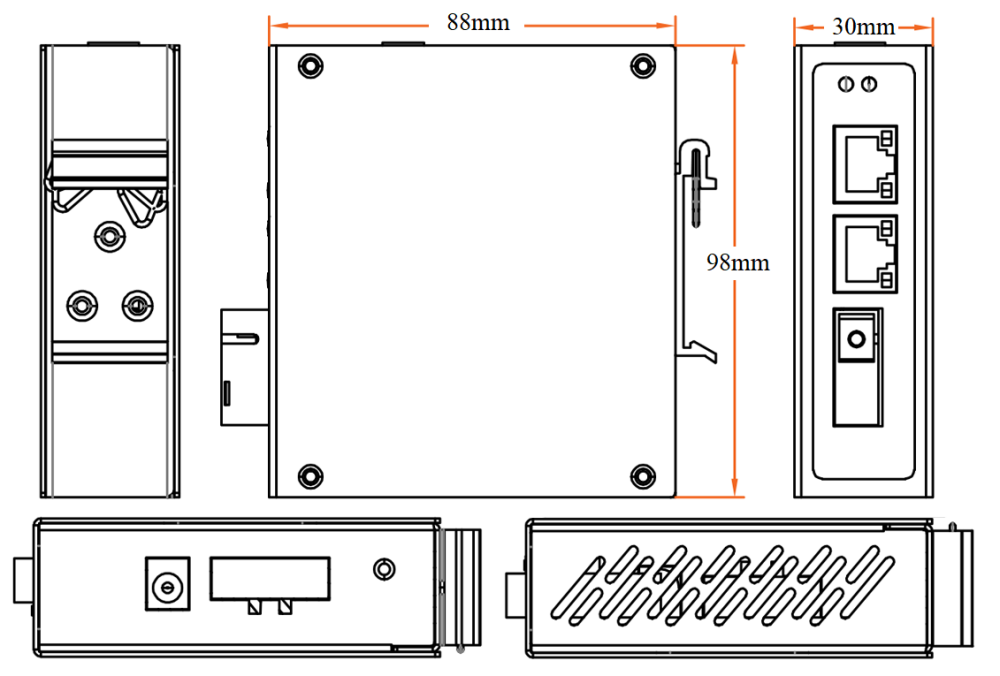

Габариты

98х88х30 мм

Вес

0.25 кг / 0.35 кг

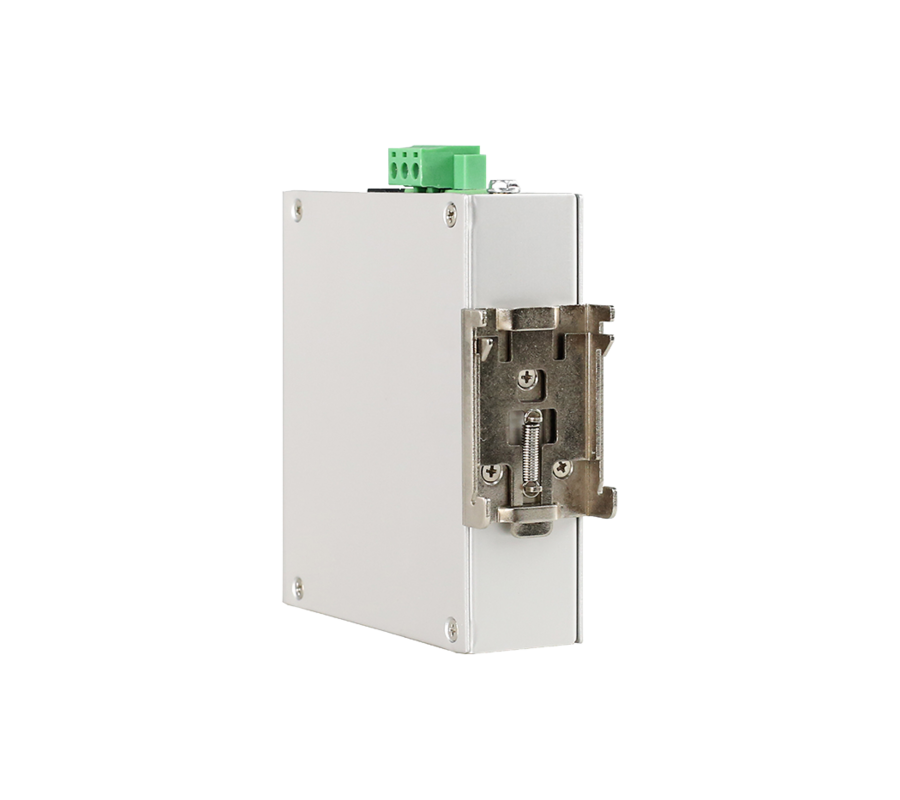

Способ установки

на DIN-рейку

Гарантия

5 лет
