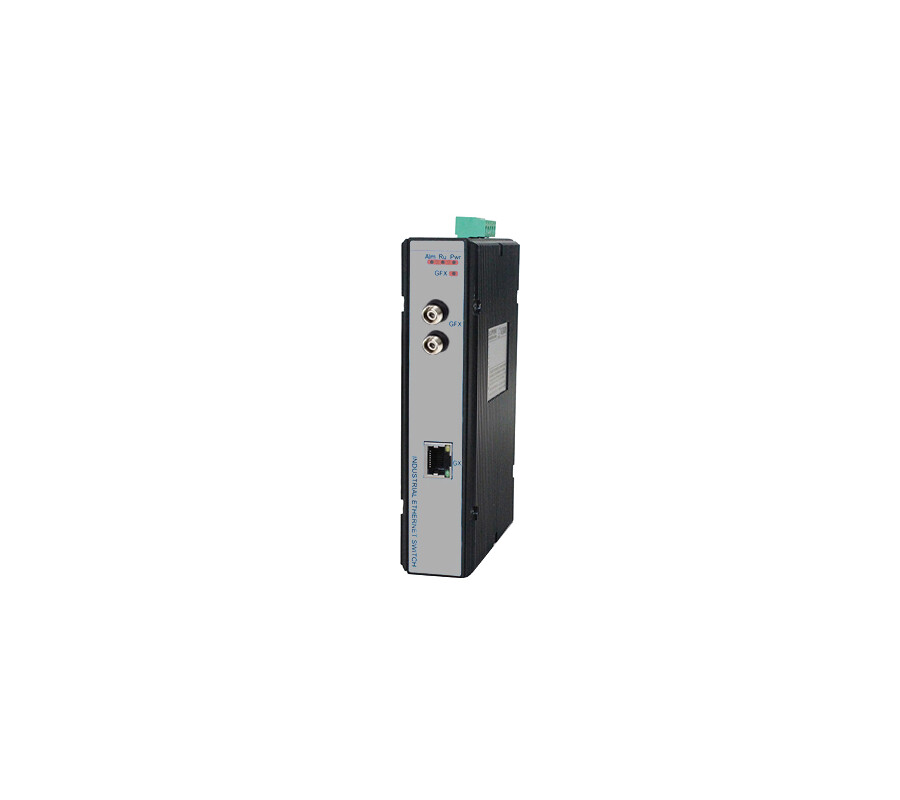

AMBER2502H-1GE1GS-DF-40FC-HV
Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 40KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45, питание 220VAC (88–264VAC, 120–300VDC) без резервирования
AMBER2502H-1GE1GS-DF-40FC-HV — 2-х портовый медиаконвертер со скоростью передачи 1000М, порты поддерживают автоопределение MDI / MDIX, полный / полудуплекс 10/100/1000 Мбит/с. Устройство рассчитано на эксплуатацию в широком диапазоне рабочей температуры от -40°C до +85°C, а защита от пыли и соляного тумана позволяют эксплуатировать его в суровых условиях окружающей среды.
Особенности
- Поддерживает протоколы резервирования STP/RSTP
- Конфигурирование через Web-интерфейс
- Соответствует требованиям электромагнитной совместимости с промышленным классом 4
- 10/100/1000M, полу/полный дуплекс, автосогласование MDI/MDI-X
- Серия Green Industry без вентилятора и с низким энергопотреблением
- Поддержка ограничения скорости порта, защита от широковещательного шторма
- Соответствие строгим требованиям к работе в на промышленных производствах и в тяжелых климатических условиях
- Сигнальный выход управления питанием
- Степень защиты IP40, металлический корпус
- Установка на DIN-рейку или на стену
Конфигурация
1GE1GS-DF-40FC — 1x1000M (оптический порт, одномод, два оптоволокна, 40KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45
| Характеристики и функции |
Значение/Описание |
| Характеристики интерфейсов и разъемов |
|
| Общее кол-во портов |
2 |
| Порты 10/100/1000M RJ45 |
1 |
| Фиксированные оптические порты, 10/100/1000FX SM (single mode) |
1 |
| Консольный порт |
1 консольный порт RS232 TX/RX |
| Параметры электрических Ethernet портов |
|
| Порты RJ45 |
Порты 10/100/1000Base-T с автоматическим определением, полным/полудуплексным режимом самоадаптации MDI/MDI-X, с автоматическим контролем широкополосного доступа |
| Расстояние передачи |
100 м, витая пара категория CAT5, CAT5e |
| Параметры оптических Ethernet портов |
|
| Тип порта |
Фиксированный оптический порт |
| Тип разъема |
FC |
| Тип оптического волокна |
Одномодовое |
| Количество волокон |
Два |
| Длина волны |
1310 нм |
| Расстояние передачи |
40 км |
| DDM функции |
Контроль оптической мощности и температуры Tx/Rx |
| Стандарты и технологии |
|
| IEEE 802.3i (10Base-T) |
|
| IEEE 802.3u (100Base-TX, 100Base-FX) |
|
| IEEE 802.3x (управление потоком) |
|
| IEEE 802.3ah (Ethernet на первой/последней миле) |
|
| IEEE 802.1d (STP) |
|
| IEEE 802.1q (VLAN) |
|
| IEEE 802.1w (RSTP) |
|
| Безопасность |
|
| Ограничения скорости порта |
|
| Защита от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов |
|
| VLAN |
|
| Функции VLAN |
IEEE802.1Q VLAN |
| Максимальное количество VLAN |
4094 |
| Диапазон VLAN ID |
1-4094 |
| Резервирование соединений |
|
| Протоколы резервирования |
STP (IEEE802.1d) |
| RSTP (IEEE802.1w) |
|
| Аппаратные характеристики |
|
| Таблица MAC-адресов |
8K |
| Буфер пакетов |
1M |
| Скорость пересылки пакетов |
3 млн.пакетов/сек. |
| Задержка |
<5 мкс |
| Управление потоком (Flow Control) |
Управление потоком IEEE 802.3x, обратное давление (Back Pressure) |
| Питание |
|
| Входное напряжение |
220VAC/DC (88–264VAC, 120–300VDC) |
| Потребляемая мощность |
≤5W |
| Подключение питания |
5-контактная клеммная колодка с шагом 5,08 мм |
| Выводы аварийной сигнализации |
5-контактная клеммная колодка с шагом 5,08 мм (используется та же колодка, что и для подключения питания) |
| Защита электропитания |
Поддержка защиты от обратного подключения, защита от перегрузки по току |
| PoE |
|
| Стандарт PoE |
IEEE802.3af/at |
| Максимальная мощность на порт |
30 Вт |
| Управление и обслуживание |
|
| Управление |
Веб-интерфейс |
| SNMP |
|
| MIB-II |
|
| Светодиодная индикация |
|
| Питание |
Зеленый включен - питание включено Зеленый выключен - питание выключено |
| Системный индикатор |
Зеленый включен - система успешно запущена Зеленый выключен - система не запущена |
| Индикатор порта 10/100/1000Base-T(X) RJ45 |
Желтый - скорость порта: Желтый Вкл - порт работает на скорости 100 Мбит/с. Желтый выключен - порт работает на скорости 10 Мбит/с. Зеленый - порт Link/Act: Зеленый включен и мигает - порт LINK UP, данные передаются. Зеленый включен - не мигает - соединение есть Зеленый выключен - соединения нет |
| Индикатор оптического порта 100Base-X |
Зеленый для порта Link/Act: Зеленый включен и мигает - порт Link Up, данные передаются. Зеленый включен - соединение порта активировано Зеленый выключен - соединение порта отключено |
| Требования к окружающей среде |
|
| Рабочая температура: |
от -40 до +85°C |
| Температура для хранения: |
от -40 до +85°C. |
| Относительная влажность: |
от 5 до 95% (без конденсации). |
| Физические характеристики |
|
| Корпус изделия |
Металлический безвентиляторный |
| Класс защиты |
IP40 |
| Габариты (ШхВхГ) |
36×155×105 мм |
| Вес |
0,55 кг |
| Способ установки |
на DIN-рейку, на стену |
| Гарантия |
5 лет |
| Артикул |
AMBER2502H-Ports-AA-BBСC-PS |
|
| Кодификатор |
Обозначение |
Описание |
| Ports: Порты |
1GX1GE |
1x1000M SFP слот + 1х10/100/1000M порт RJ45 |
| 1GE1GS |
1x1000M (оптический порт, одномод, 1310 нм) + 1х10/100/1000M порт RJ45 |
|
| 1GEP1GS |
1x1000M (оптический порт, одномод, 1310 нм) + 1х10/100/1000M порт RJ45 с PoE |
|
| AA - количество волокон в оптоволокне |
DF |
Два оптоволокна (Duplex) |
| BB - дальность передачи сигнала |
20 |
20 км |
| 40 |
40 км |
|
| CC - тип разъема оптического порта |
FC |
Коннектор типа FC |
| PS: Источник питания |
HV |
220VAC (88–264VAC, 120–300VDC) |
| H2 |
110VDC (72–154VDC) |
|
| L2 |
48VDC (18–72VDC) |
|
| L3 |
24VDC (10–36VDC) |
|
| Артикул | Описание |
| AMBER2502H-1GE1GS-DF-40FC-HV | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 40KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45, питание 220VAC (88–264VAC, 120–300VDC) без резервирования |
| Артикул | Описание |
| AMBER2502H-1GX1GE-HV | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M SFP слот + 1х10/100/1000M порт RJ45, питание 220VAC (88–264VAC, 120–300VDC) без резервирования |
| AMBER2502H-1GX1GE-H2 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M SFP слот + 1х10/100/1000M порт RJ45, питание 110VDC (72–154VDC) без резервирования |
| AMBER2502H-1GX1GE-L2 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M SFP слот + 1х10/100/1000M порт RJ45, питание 48VDC (18–72VDC) без резервирования |
| AMBER2502H-1GX1GE-L3 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M SFP слот + 1х10/100/1000M порт RJ45, питание 24VDC (10–36VDC) без резервирования |
| AMBER2502H-1GE1GS-DF-20FC-HV | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 20KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45, питание 220VAC (88–264VAC, 120–300VDC) без резервирования |
| AMBER2502H-1GE1GS-DF-20FC-H2 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 20KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45, питание 110VDC (72–154VDC) без резервирования |
| AMBER2502H-1GE1GS-DF-20FC-L2 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 20KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45, питание 48VDC (18–72VDC) без резервирования |
| AMBER2502H-1GE1GS-DF-20FC-L3 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 20KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45, питание 24VDC (10–36VDC) без резервирования |
| AMBER2502H-1GE1GS-DF-40FC-H2 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 40KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45, питание 110VDC (72–154VDC) без резервирования |
| AMBER2502H-1GE1GS-DF-40FC-L2 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 40KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45, питание 48VDC (18–72VDC) без резервирования |
| AMBER2502H-1GE1GS-DF-40FC-L3 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 40KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45, питание 24VDC (10–36VDC) без резервирования |
| AMBER2502H-1GEP1GS-DF-20FC-L10 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 20KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45 с PoE, питание 48VDC (48–50VDC) без резервирования |
| AMBER2502H-1GEP1GS-DF-40FC-L10 | Медиаконвертер промышленный гигабитный управляемый L2 на DIN-Rail, 2 порта: 1x1000M (оптический порт, одномод, два оптоволокна, 40KM, 1310nm, разъем FC) + 1х10/100/1000M порт RJ45 с PoE, питание 48VDC (48–50VDC) без резервирования |
Габаритные размеры
| Техническая спецификация серии AMBER2502H |
