Серия ONYX1500F — неуправляемые промышленные Ethernet-коммутаторы, специально разработаны для работы в сложных условиях эксплуатации в составе различных промышленных сетей. Устройства обеспечивают бесперебойную связь, гарантируя стабильную работу систем передачи данных при низких эксплуатационных расходах и являются идеальным решением для масштабирования сетевой инфраструктуры без ущерба для качества и эффективности.
Коммутаторы обеспечивают соединение с высокой пропускной способностью, гарантируя бесперебойную передачу данных. Благодаря неблокируемой архитектуре коммутации они пересылают и фильтруют пакеты на полной скорости, устраняя узкие места и максимально увеличивая пропускную способность для высокопроизводительных сетей. Поддерживают работу в широком диапазоне температур, имеют защиту от электростатического разряда и перенапряжения, защищая сеть от скачков напряжения и помех окружающей среды. Идеально подходят для систем автоматизации, транспорта и энергетики, обеспечивают создание масштабируемой высокоскоростной сети без сложной настройки и с высокой надежностью.
Основные особенности
- От 4 до 24 портов RJ45 10/100/1000Base-T
- От 0 до 8 слотов SFP 1000BASE-X
- Поддержка управления потоком IEEE 802.3x для полнодуплексного режима и обратного давления для полудуплексного режима
- Неблокирующая архитектура коммутации, пересылка и фильтрация пакетов на полной скорости для максимальной пропускной способности
- Auto-MDI/MDIX устраняет необходимость в кросс-кабелях
- Поддержка автоматического изучения и отслеживания изменений MAC-адресов
- Порты с авто определением скорости обеспечивают интеллектуальную интеграцию между оборудованием 10 Мбит/с, 100 Мбит/с и 1000 Мбит/с.
- Прозрачность VLAN IEEE 802.1Q
- Простота установки, режим Plug-and-play.
- Алюминиевый корпус IP40, конструкция без вентилятора.
- Питание 9–56 В постоянного тока с резервированием и защитой от обратной полярности.
- Установка на DIN-рейку и на стену.
- Рабочая температура от -40 до +75 °C.
Интерфейсы
- 1GB SFP слоты
- 10/100/1000Base-T, RJ45
Конфигурации
26 портов: 2GX24GE — 2x1000M SFP слота + 24х10/100/1000M портов RJ45
18 портов: 2GX16GE — 2x1000M SFP слота + 16х10/100/1000M портов RJ45

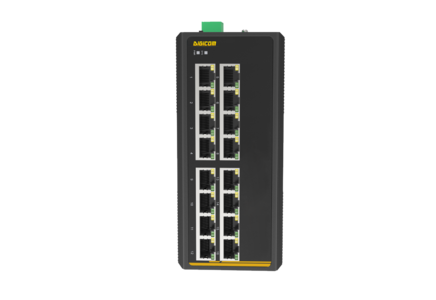

16 портов: 16GE — 16х10/100/1000M портов RJ45

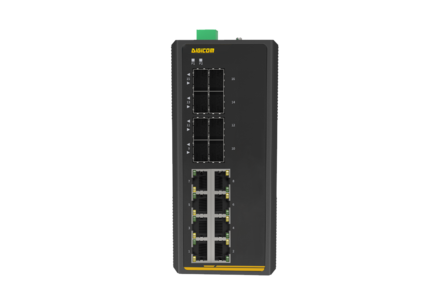

16 портов: 8GX8GE — 8x1000M SFP слотов + 8х10/100/1000M портов RJ45
10 портов: 2GX8GE — 2x1000M SFP слота + 8х10/100/1000M портов RJ45
8 портов: 8GE — 8х10/100/1000M портов RJ45
5 портов: 1GX4GE — 1x1000M SFP слот + 4х10/100/1000M порта RJ45

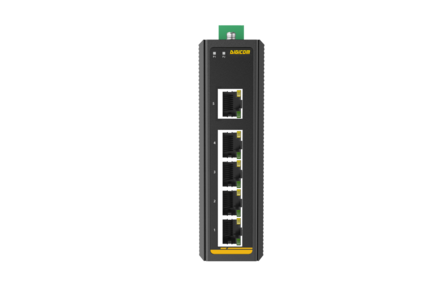

5 портов: 5GE — 5х10/100/1000M портов RJ45
4 порта: 2GX2GE — 2x1000M SFP слота + 2х10/100/1000M порта RJ45
Конфигурация / Параметры |
2GX24GE |
2GX16GE |
16GE |
8GX8GE |
2GX8GE |
8GE |
1GX4GE |
5GE |
2GX2GE |
Порты |
|||||||||
Общее кол-во портов |
26 |
18 |
16 |
16 |
10 |
8 |
5 |
5 |
4 |
Порты 10/100/1000M RJ45 |
24 |
16 |
16 |
8 |
8 |
8 |
4 |
5 |
2 |
Слоты 1GB SFP |
2 |
2 |
– |
8 |
2 |
– |
1 |
– |
2 |
Параметры чипсета |
|||||||||
Пропускная способность, Гбит/с |
52 |
52 |
52 |
52 |
20 |
20 |
14 |
14 |
12 |
Скорость пересылки пакетов, млн.пакетов/сек |
38.69 |
26.8 |
23.8 |
23.8 |
11.9 |
11.9 |
7.44 |
7.44 |
7.44 |
Метод передачи |
Store and Forward |
||||||||
Буфер пакетов |
4 Мбит |
2 Мбит |
512К |
||||||
MAX. длина пакета |
1500 Байт |
||||||||
Таблица MAC-адресов |
8K |
4К |
2К |
||||||
Физические характеристики |
|||||||||
Габариты (ВхГхШ), мм |
155x128x88 |
160x132x70 |
138x108x49 |
120x90x35 |
|||||
Вес, кг |
1.5 |
1 |
1 |
1 |
0.62 |
0.62 |
0.38 |
0.38 |
0.38 |
Мощность, Вт |
12 |
10 |
7 |
6 |
|||||
DIP переключатели (для модели ONYX1526F-2GX24GE)
DIP переключатель |
Функция |
Положение |
Состояние |
#1 |
AI VLAN |
OFF |
Выключено |
ON |
Включено |
||
#2 |
AI Extend |
OFF |
Выключено |
ON |
Включено |
||
#3 |
AI QoS |
OFF |
Выключено |
ON |
Включено |
||
#4 |
Не используется |
OFF |
Выключено |
ON |
Включено |
AI VLAN: изоляция портов на каждом из портов RJ45. Все порты могут связываться только с портом SFP, когда эта опция включена.
AI Extend: функция предназначена для увеличения дальности передачи данных по локальной сети до
250 м. Недостатком является то, что скорость портов будет ограничена 10 Мбит/с.
AI QoS: Когда AI QoS включен, порты будут отдавать приоритет потокам видео и VoIP перед другими.
| Техническая спецификация на серию ONYX1500F |
