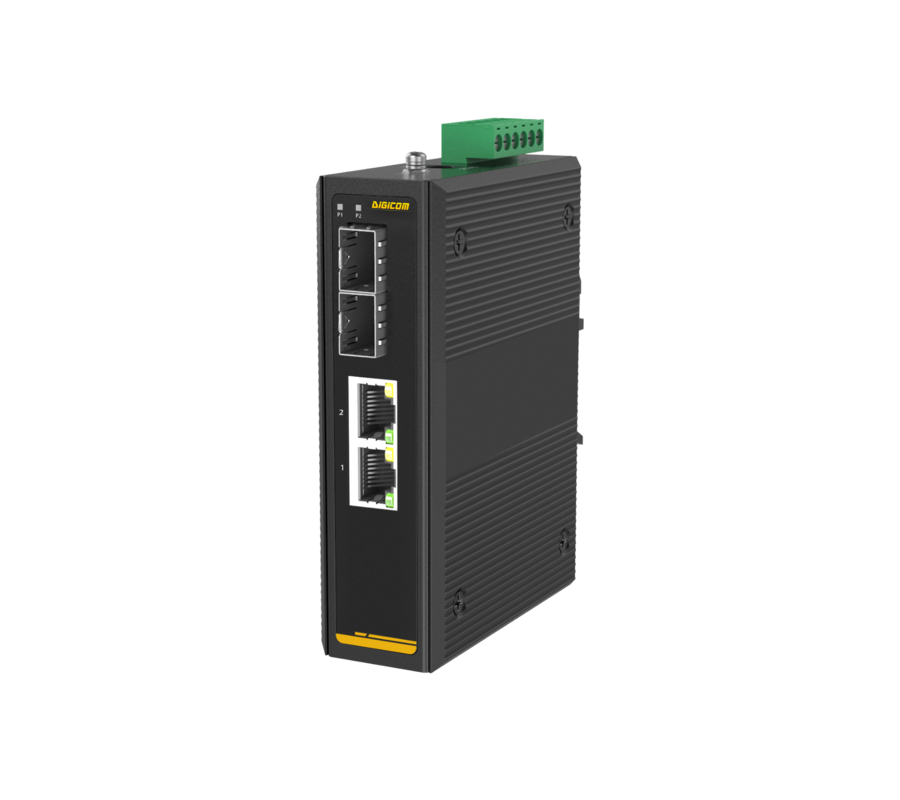

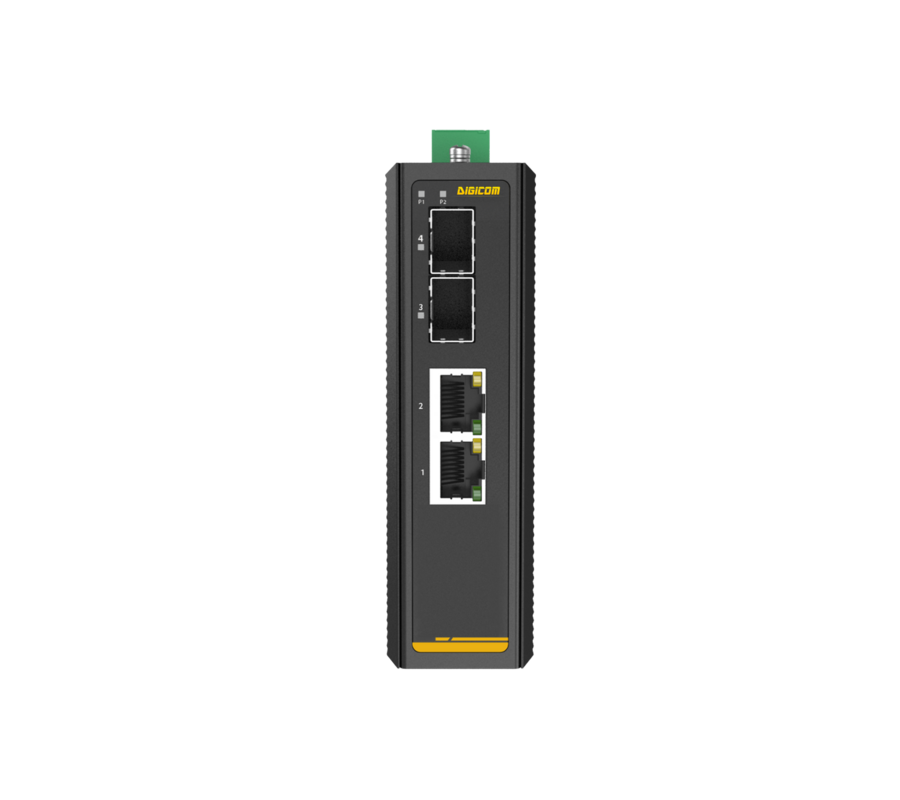

CORUND1504Fbt-2GX2GEPB-L10-L10
Неуправляемый промышленный PoE++ коммутатор на DIN-Rail, 4 порта: 2x1000M SFP слота + 2х10/100/1000M порта RJ45 с PoE++ IEEE802.3 af/at/bt, два входа питания 48-56VDC, бюджет PoE 120 Вт, класс защиты IP40, -40℃ ÷ +75℃
CORUND1504Fbt-2GX2GEPB-L10-L10 — надежное и экономичное решение, специально разработанное для требовательных условий эксплуатации наружных камер видеонаблюдения и различных промышленных сетей. Этот неуправляемый промышленный Ethernet-коммутатор, разработан для работы в суровых погодных условиях и обеспечивает бесперебойную связь, гарантируя безупречную работу систем видеонаблюдения даже в сложных условиях. Поддержка стандарта Power Over Ethernet IEEE 802.3 af/at/bt обеспечивает подачу питания повышенной мощности (до 90 Вт) на порт. Это еще больше повышает его универсальность, позволяя передавать питание и данные по одному кабелю, что упрощает установку и уменьшает количество проводов. Благодаря наличию нескольких портов для быстрой интеграции в существующие сети, этот неуправляемый промышленный Ethernet-коммутатор обеспечивает надежную работу при низких эксплуатационных расходах и является идеальным решением для отраслей, стремящихся улучшить свою сетевую инфраструктуру без ущерба для качества или эффективности.
Коммутатор обеспечивает соединение с высокой пропускной способностью 12 Гбит/с, гарантируя бесперебойную передачу данных. Благодаря неблокируемой архитектуре коммутации он пересылает и фильтрует пакеты на полной скорости, устраняя узкие места и максимально увеличивая пропускную способность для высокопроизводительных сетей. Поддерживает работу в широком диапазоне температур, имеет защиту от электростатического разряда и перенапряжения, защищая сеть от скачков напряжения и помех окружающей среды. Идеально подходит для систем автоматизации, транспорта и энергетики, обеспечивает создание масштабируемой высокоскоростной сети без сложной настройки и без ущерба для надежности.
Основные особенности
- 2 порта RJ45 10/100/1000Base-T
- 2 слота SFP 1000BASE-X
- PoE++ IEEE802.3 af/at/bt
- Поддержка управления потоком IEEE 802.3x для полнодуплексного режима и обратного давления для полудуплексного режима
- Неблокирующая архитектура коммутации, пересылка и фильтрация пакетов на полной скорости для максимальной пропускной способности
- Auto-MDI/MDIX устраняет необходимость в кросс-кабелях
- Поддержка автоматического изучения и отслеживания изменений MAC-адресов
- Порты с автосогласованием обеспечивают интеллектуальную интеграцию между оборудованием 10 Мбит/с, 100 Мбит/с и 1000 Мбит/с.
- Прозрачность VLAN IEEE 802.1Q
- Простота установки, режим Plug-and-play.
- Алюминиевый корпус IP40, конструкция без вентилятора.
- Питание 52–56 В постоянного тока с резервированием и защитой от обратной полярности.

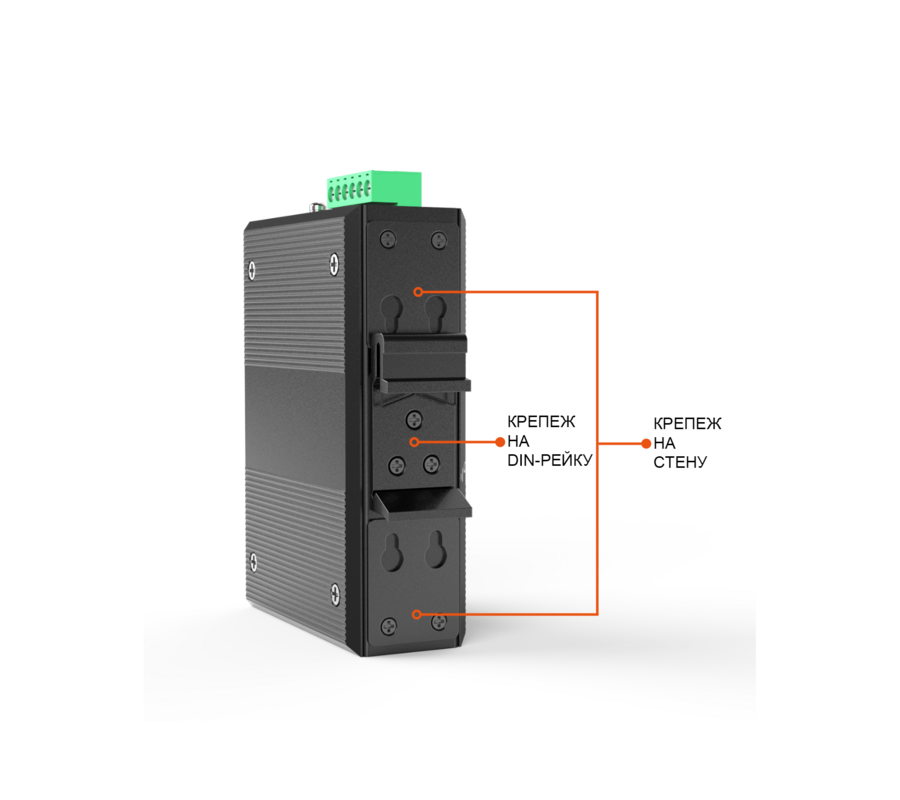

- Установка на DIN-рейку и на стену.
- Рабочая температура от -40 до +75 °C.
Интерфейсы
- 1GB SFP слоты
- 10/100/1000Base-T, RJ45
Конфигурация
2GX2GEPB — 2x1000M SFP слота + 2х10/100/1000M порта RJ45 с PoE++ IEEE802.3 af/at/bt
Характеристики и функции |
Значение/Описание |
Характеристики интерфейсов и разъемов |
|
Порты |
|
Общее кол-во портов |
4 |
Порты 10/100/1000M RJ45 с PoE++ |
2 |
Порты 10/100/1000M SFP |
2 |
Выход аварийной сигнализации |
1 |
Параметры чипсета |
|
Метод передачи |
Store-and-Forward |
Пропускная способность |
12 Гбит/с / не блокируемая |
Скорость пересылки пакетов |
7.44 млн.пакетов/сек. (размер пакета 64 байта) |
Буфер пакетов |
4 Мбит |
MAX. длина пакета |
1500 байт |
Таблица MAC-адресов |
8K записей, автоматическое изучение и отслеживание изменений |
Управление потоком (Flow Control) |
Фрейм паузы IEEE 802.3x для полного дуплекса, обратное давление (Back pressure) для полудуплекса |
Питание |
|
Входы питания |
2 |

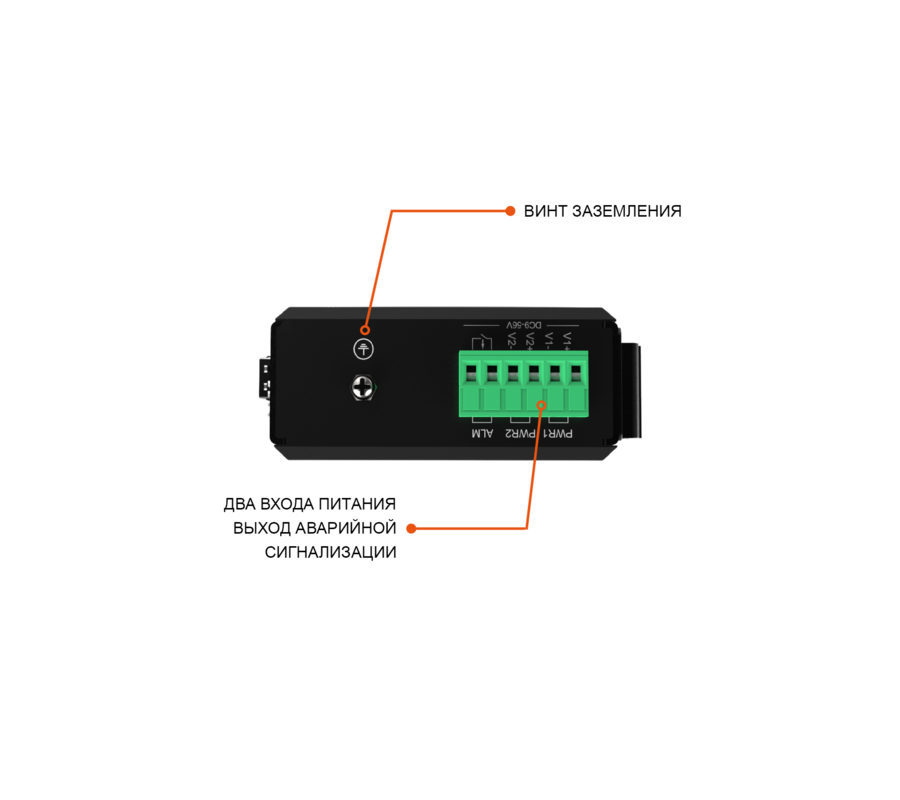

Подключение питания |
1 съемная 6-контактная клеммная колодка |
Контакты 1/2 для питания 1, контакты 3/4 для питания 2, контакты 5/6 для аварийной сигнализации (по необходимости) |
|
Напряжение питания |
52-56VDC |
Потребляемая мощность (без учета PoE) |
6 Вт Max |
Защита |
Обратная полярность, перегрузка по току |
PoE |
|
PoE порты |
2 |
Стандарты PoE |
IEEE802.3 af/at/bt |
Тип источника питания PoE |
End-span |
Назначение контактов PoE |
1/2(+), 3/6(-) or 4/5(+), 7/8(-) |
Максимальная мощность на порт |
90 Вт |
Бюджет PoE (зависит от источника питания) |
120 Вт |
Физические характеристики |
|
Класс защиты |
IP40 |
Материал корпуса |
алюминий |
Способ установки |
на DIN-рейку / на стену |
Габариты (ВхГхШ) |
120x90x35 мм |
Вес |
0.38 кг (Нетто), 0.48 кг (Брутто) |
Защита от перенапряжения |
±6kV DC, ±6kV RJ45 |
Рабочая температура |
от -40℃ до +75℃ |
Температура для хранения |
от -40℃ до +85℃ |
Относительная влажность |
от 5 до 95% (без конденсации) |
Охлаждение |
Пассивное, без вентилятора |
Наработка на отказ (MTBF) |
＞500,000 часов, в соответствии со стандартом Telcordia SR-332 GB 50°C |
Светодиодная индикация |
|
P1 & P2 |
ON: Питание подается,OFF: Питание отключено |
Оптический порт |
ON: соединение порта активно, |
RJ45 порт, Оранжевый LED индикатор |
ON: соединение порта активно, |
RJ45 порт, Зеленый LED индикатор |
ON: порт работает со скоростью 1000 Мбит/с, |
Артикул |
CORUND15xxFbt-Ports-PS1-PS2 |
|
Кодификатор |
Обозначение |
Описание |
xx |
04÷26 |
Общее количество портов |
Ports: Порты |
2GX24GEPB |
2x1000M SFP слота + 24х10/100/1000M портов RJ45 с PoE++ IEEE802.3 af/at/bt |
2GX8GEPB |
2x1000M SFP слота + 8х10/100/1000M портов RJ45 с PoE++ IEEE802.3 af/at/bt |
|
8GEPB |
8х10/100/1000M портов RJ45 с PoE IEEE802.3 af/at |
|
1GX4GEPB |
1x1000M SFP слот + 4х10/100/1000M порта RJ45 с PoE++ IEEE802.3 af/at/bt |
|
5GEPB |
5х10/100/1000M портов RJ45 с PoE++ IEEE802.3 af/at/bt |
|
2GX2GEPB |
2x1000M SFP слота + 2х10/100/1000M порта RJ45 с PoE++ IEEE802.3 af/at/bt |
|
PS1, PS2: Вход питания |
L10 |
52-56VDC |
| Артикул | Описание |
| CORUND1504Fbt-2GX2GEPB-L10-L10 | Неуправляемый промышленный PoE++ коммутатор на DIN-Rail, 4 порта: 2x1000M SFP слота + 2х10/100/1000M порта RJ45 с PoE++ IEEE802.3 af/at/bt, два входа питания 48-56VDC, бюджет PoE 120 Вт, класс защиты IP40, -40℃ ÷ +75℃ |
| Артикул | Описание |
| CORUND1526Fbt-2GX24GEPB-L10-L10 | Неуправляемый промышленный PoE++ коммутатор на DIN-Rail, 26 портов: 2×1000M SFP слота + 24х10/100/1000M порта RJ45 с PoE++ IEEE802.3 af/at/bt, два входа питания 52-56VDC, бюджет PoE 240 Вт, класс защиты IP40, -40℃ ÷ +75℃ |
| CORUND1510Fbt-2GX8GEPB-L10-L10 | Неуправляемый промышленный PoE++ коммутатор на DIN-Rail, 10 портов: 2x1000M SFP слота + 8х10/100/1000M портов RJ45 с PoE++ IEEE802.3 af/at/bt, два входа питания 52-56VDC, бюджет PoE 240 Вт, класс защиты IP40, -40℃ ÷ +75℃ |
| CORUND1508Fbt-8GEPB-L10-L10 | Неуправляемый промышленный PoE++ коммутатор на DIN-Rail, 8 портов: 8х10/100/1000M портов RJ45 с PoE++ IEEE802.3 af/at/bt, два входа питания 52-56VDC, бюджет PoE 240 Вт, класс защиты IP40, -40℃ ÷ +75℃ |
| CORUND1505Fbt-1GX4GEPB-L10-L10 | Неуправляемый промышленный PoE++ коммутатор на DIN-Rail, 5 портов: 1x1000M SFP слот + 4х10/100/1000M порта RJ45 с PoE++ IEEE802.3 af/at/bt, два входа питания 48-56VDC, бюджет PoE 120 Вт, класс защиты IP40, -40℃ ÷ +75℃ |
| CORUND1505Fbt-5GEPB-L10-L10 | Неуправляемый промышленный PoE++ коммутатор на DIN-Rail, 5 портов: 5 портов: 5х10/100/1000M портов RJ45 с PoE++ IEEE802.3 af/at/bt, два входа питания 48-56VDC, бюджет PoE 120 Вт, класс защиты IP40, -40℃ ÷ +75℃ |
Габариты
