Характеристики и функции

Значение/Описание

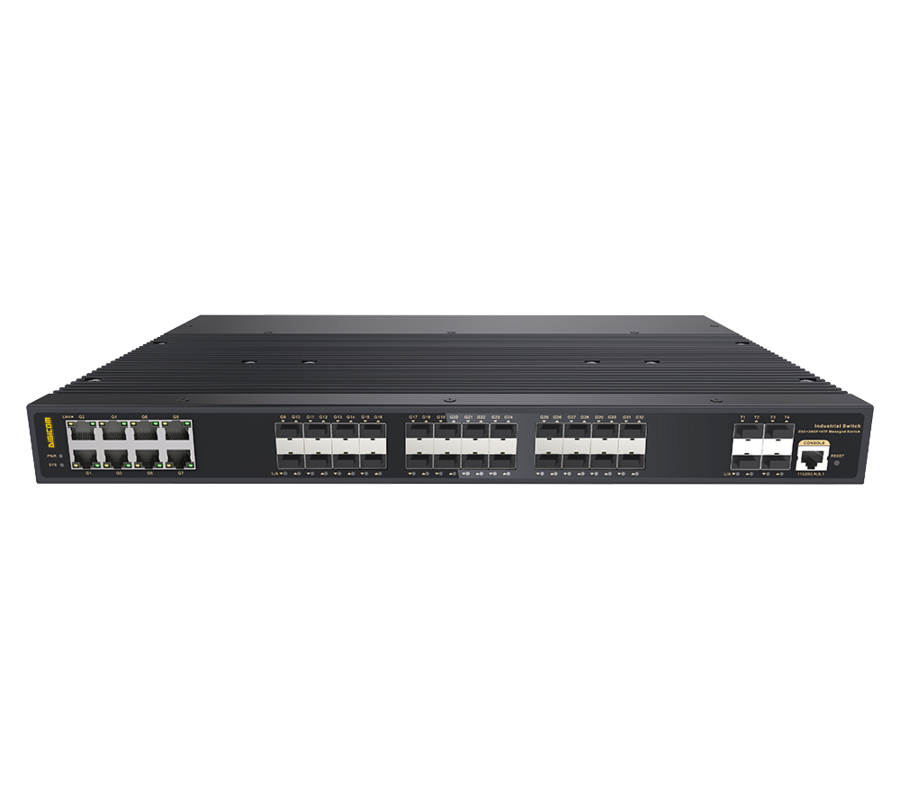

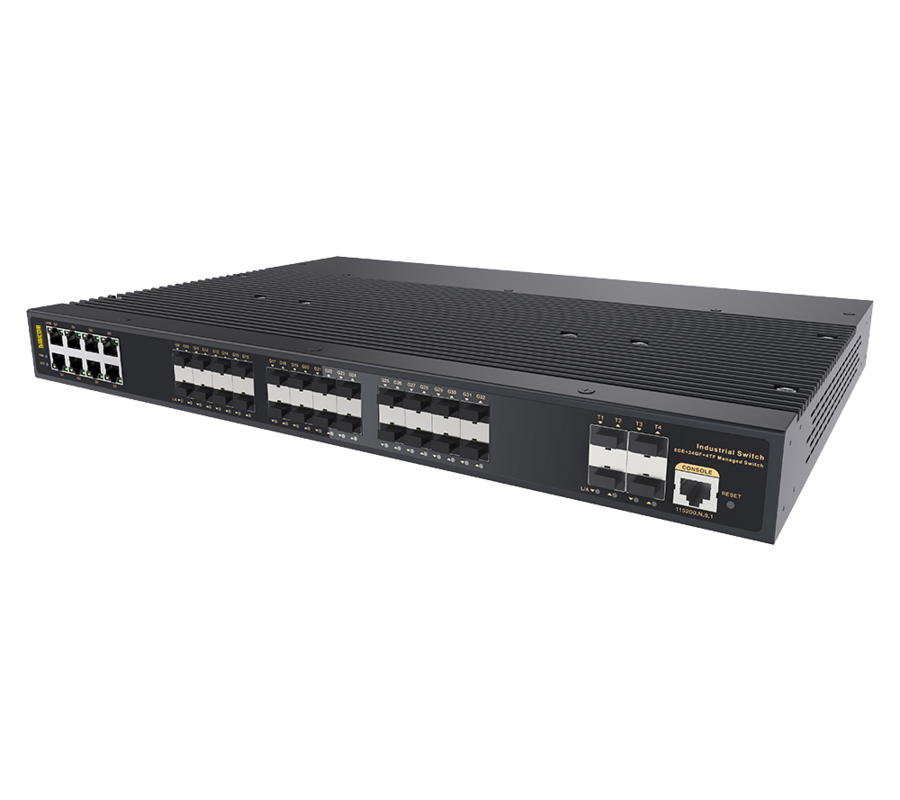

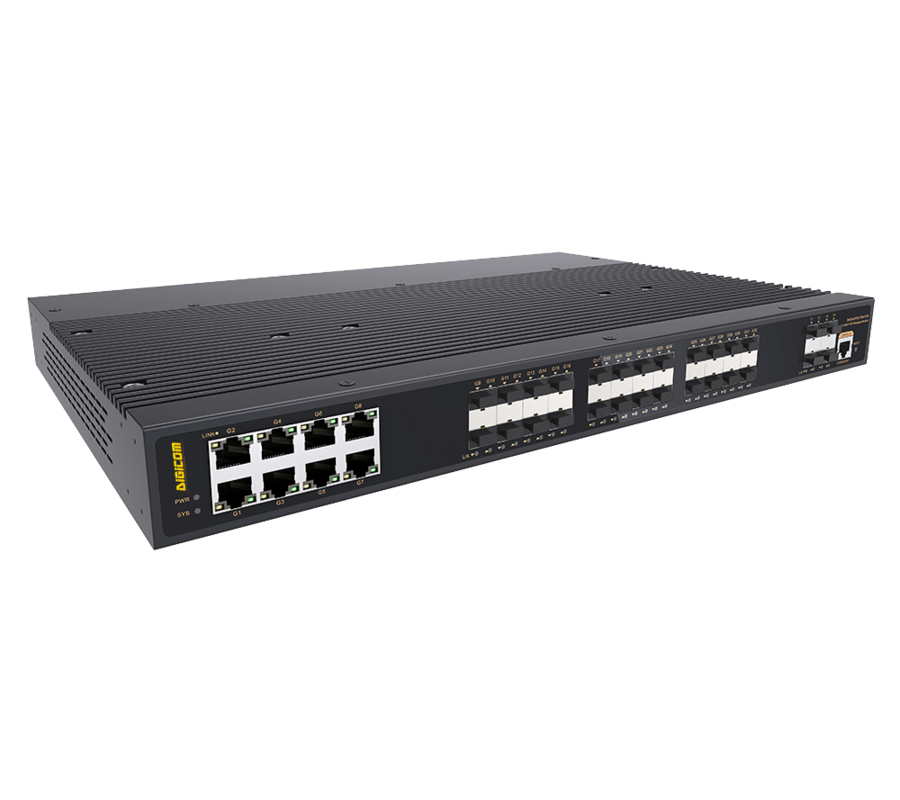

Общее кол-во портов

36

Порты 10/100/1000M RJ45

8

Порты 100/1000M SFP

24

Порты 10Gb SFP+

4

Консольный порт

1 консольный порт RS232

Параметры электрических Ethernet портов

Порты RJ45

Порты 10/100/1000Base-T с автоматическим определением скорости, полным/полудуплексным режимом самоадаптации MDI/MDI-X, с автоматическим контролем широкополосного доступа

Параметры оптических Ethernet портов

Тип порта

SFP модуль

Расстояние передачи

Витая пара

10BASE-T: UTP Категория 3,4,5 (≤100 метров)
100BASE-TX: UTP Категория 5 или выше (≤100 метров)
1000BASE-T:UTP Категория 5e или выше (≤100 метров)

Оптический порт

Оптический порт 1/10G SFP+, по умолчанию без оптического модуля (опционально одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. LC)

Расширение оптических портов

Турбо-разгон, оптические SFP модули до 2,5G

Многомодовое оптоволокно

850нм / 0-550м, 850нм / 0-300m (10G)

Одномодовое оптоволокно

1310нм / 0-40км, 1550нм / 0-120км

ФУНКЦИИ

Управление интерфейсами

Настройка защиты от перегрева порта

Автоматический перевод порта в спящий режим при отсутствии соединения

Управление потоком IEEE 802.3x (полный дуплекс)

Настройка энергосбережения порта (Green Ethernet)

Управление широковещательным штормом на основе скорости порта

Оптический порт SFP+ Цифровая диагностика в реальном времени DDMI

Ограничение скорости пакетного трафика на входящих и исходящих портах, минимальная гранулярность - 64 Кбит/с.

Функции 3 уровня

Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6

Порты IPV4/IPV6 VLANIF поддерживается до 128

IPV4/IPV6 статический маршрут/маршрут по умолчанию, не более 128 записей

IPV4 Equal Cost Routing, IPV4/IPV6 VRRP max 255 групп

Протокол NG, не более 1000 записей, протокол ARP, не более 1000 записей

Функция управления сетью L3, управление двумя стеками IPV4/IPV6

Динамическая маршрутизация IPV4, RIPv1/v2, OSPFv2, BGP4+, 4000 записей маршрутизации

Динамическая маршрутизация IPV6 OSPFv3, BGP+, RIPng, управление IPV6, 1000 записей маршрутизации

L3-маршрутизация и переадресация, поддержка связи между различными сегментами сети и различными VLAN

VLAN

Настройка QinQ, IEEE 802.1q

Конфигурация портов Access, Trunk, Hybrid

Voice VLAN, VLAN на основе MAC, VLAN на основе протокола

VLAN на основе порта (4К)

Агрегация портов

Динамическая агрегация LACP

Статическая агрегация

Максимум 14 групп агрегации и 8 портов в каждой группе

Резервирование соединений

Протоколы резервирования

STP (IEEE802.1d)

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Протоколы кольцевого резервирования

ITU-T G.8032 (ERPS), время восстановления менее 20 мс, максимум 254 кольца, максимум 254 устройства в одном кольце.

Управление многоадресными рассылками

Функции

IGMP Snooping v1/v2

MLD Snooping

Multicast VLAN

Быстрый выход из системы

Максимум 1024 группы многоадресной рассылки

Зеркалирование портов

Поддержка зеркалирования

Двунаправленное зеркалирование данных на основе порта

Приоритизация (QoS)

Приоритизация

Сопоставление приоритетов 802.1p/ DSCP, Diff-Serv QoS

Ограничение скорости на основе потока

Перенаправление на основе потока

Алгоритм планирования очередей

SP, WRR, SP+WRR

Фильтрация пакетов на основе потоков

Приоритетная маркировка/повторная маркировка

Количество очередей вывода каждого порта

8

Управление доступом (ACL)

Распределение ACL на основе портов и VLAN

Функция фильтрации пакетов L2-L4, сопоставление первых 80 байт сообщения и определение ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т.д.

Безопасность

Ограничение скорости ARP-сообщений

Иерархическое управление пользователями и защита паролем

Сертификация AAA& RADIUS& TACACS+, ограничение количества запоминаемых MAC-адресов

IEEE802.1X и аутентификация MAC-адресов

Резервное копирование данных хоста

Защита от DoS-атак, функция обнаружения вторжений ARP

Подавление широковещательных сообщений порта

SSL обеспечивает безопасность передачи данных

Защита IP-адреса источника, «черная дыра» MAC-адресов

Изоляция портов, механизм резервного копирования данных хоста

Функция четырехстороннего связывания IP+MAC+VLAN+порт

Иерархическое управление пользователями и защита паролем

SSH 2.0 обеспечивает безопасный зашифрованный канал для входа пользователей в систему

DHCP

Сервер DHCP

Клиент DHCP

DHCP Relay

DHCP Snooping

Управление и обслуживание

Управление

Журнал работы системы, протокол обнаружения канального уровня

NTP-часы

Управление загрузкой и скачиванием файлов FTP, TFTP, Xmodem, SFTP

SNMP v1/v2/v3

Обнаружение Ping

Управление через веб-сеть (https)

Консоль/AUX Modem/Telnet/SSH2.0 Конфигурация через командную строку CLI

Определение длины кабеля

NMS Платформа управление сетью (LLDP+SNMP)

Восстановление одним кликом, просмотр состояния загрузки процессора в реальном времени

Веб-интерфейс

Система

Веб-браузер: Mozilla Firefox 2.5 или выше, Google Chrome V42 или выше

Кабель Ethernet Cat5 и выше TCP/IP

Сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленная на каждом компьютере в сети Кабель Ethernet Cat5 и выше

Параметры чипсета

Тип управления сетью

L3

Сетевые протоколы

IEEE802.3 (10BASE-T; IEEE802.3i 10Base-T);

IEEE 802.3u (100Base-TX, 100Base-FX)

IEEE 802.3ab (1000Base-T)

IEEE 802.3z (1000Base-SX/LX/CX)

IEEE 802.3ae (10GBase-SR/LR)

IEEE 802.3x (управление потоком)

Метод передачи

Store-And-Forward – cохранение и пересылка (полная скорость передачи данных)

Пропускная способность

176 Гбит/с (неблокируемая)

Скорость пересылки пакетов

107.14 млн.пакетов/сек.

Процессор

500MHz

DRAM

2G

Flash память

128M

Таблица MAC-адресов

32K

Буфер пакетов

32M

Jumbo-фрейм

9.6K

Светодиодная индикация

Питание: PWR (желтый), Система: SYS зеленый), Сеть: Link/Act (желтый), Оптоволоконный порт: L/A (зеленый)

Кнопка "Сброс"

Да, сброс к заводским настройкам одним нажатием

Питание

Потребляемая мощность

В режиме ожидания<35 Вт, при полной нагрузке<50 Вт

Источник питания

Два встроенных источника питания, 100–240VAC, 50-60Hz, 0.65A, 60 Вт

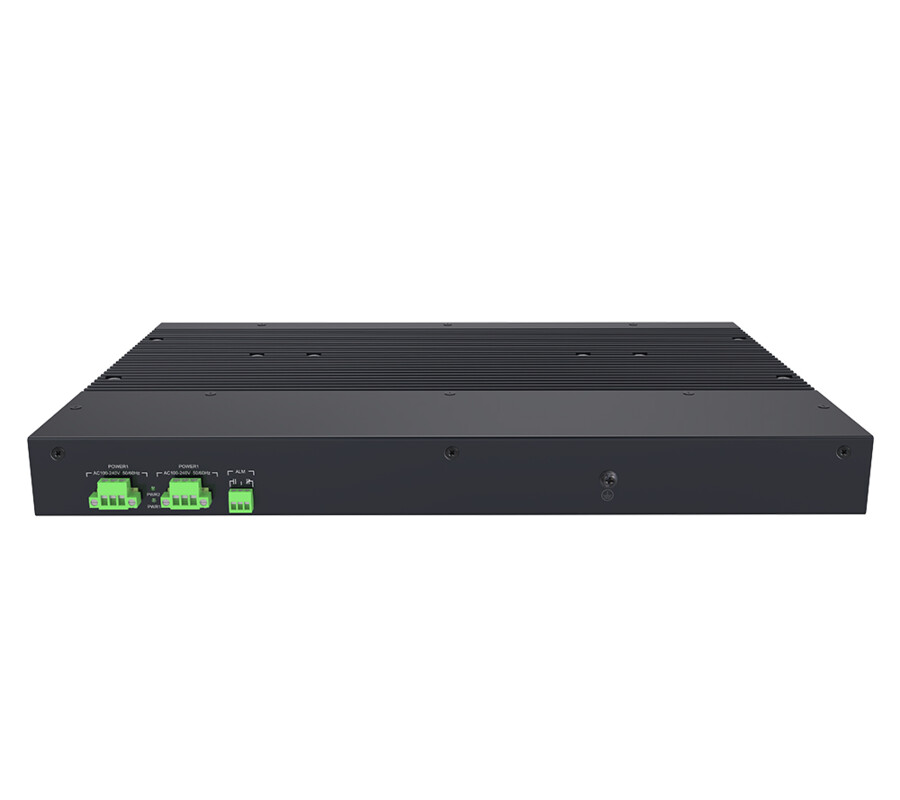

Входы питания

Аварийное переключение питания, 2* ввода питания переменного тока, 1* ввод DC44-57V

Двойной вход питания: Приоритет питания от источника переменного тока для поддержки защиты от обратного подключения, и автоматическое переключение на источник постоянного тока при сбое питания.

Резервирование

Два встроенных источника питания 220В + вход питания 48В

Соответствие

Электромагнитная совместимость (EMC)

Молниезащита

6KV 8/20us

Электромагнитные помехи (EMI)

FCC часть 15, CISPR22(EN55022): Class B

Электромагнитная восприимчивость (EMS)

IEC61000-4-3(RS):10V/m (80~1000MHz)

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000A/m

IEC61000-4-10 (Затухающие колебания): 30А/м, 1МГц

IEC61000-4-12/18 (Ударная волна): CM 2,5 кВ, DM 1 кВ

IEC61000-4-4(EFT): Кабель питания: ±4кВ, Кабель данных: ±2кВ

IEC61000-4-16(передача синфазного сигнала): 30В, 300В, 1с

IEC61000-4-2(ESD): ±8кВ контактный разряд, ±15кВ воздушный разряд

IEC61000-4-6(передача радиочастот): 10В (150кГц~80МГц)

IEC61000-4-8(магнитное поле силовой частоты): 100А/м, 1000А/м, 1-3с

IEC61000-4-5(перенапряжение): Силовой кабель: CM±4kV/DM±2kV, кабель данных: ±4kV

Механические воздействия

Вибрация: IEC60068-2-6

Удар: IEC60068-2-27

Падение: IEC60068-2-32

Сертификаты

CCC, CE mark, commercial, CE/LVD EN62368-1, FCC Part 15 Class A, RoHS

Требования к окружающей среде

Рабочая температура:

от -40 до +80°C

Температура для хранения:

от -40 до +85°C.

Относительная влажность, рабочая:

от 5 до 90% (без конденсации).

Относительная влажность, хранение:

от 5 до 95% (без конденсации).

Физические характеристики

Корпус изделия

Металлический из оцинкованной стали

Класс защиты

IP40

Габариты (ДхГхВ)

440×298×44 мм

Вес (Нетто/Брутто)

3.95/4.75 кг

Способ установки

в 19" стойку

Гарантия

5 лет
