QUARTZ2303-XO-2G2GE-1S-ST40-HV
Преобразователь сигнала точного времени:
Тактовый генератор XO;
2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP);
2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP);
1 оптический порт 10/100/1000M, разъем ST, одномод, длина волны 1350 нм, дистанция до 40 км. (вход/выход IRIG-B),
1 разъема BNC вход (IRIG-B, PPS, уровня TTL);
2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485);
1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA);
питание 220 В переменное

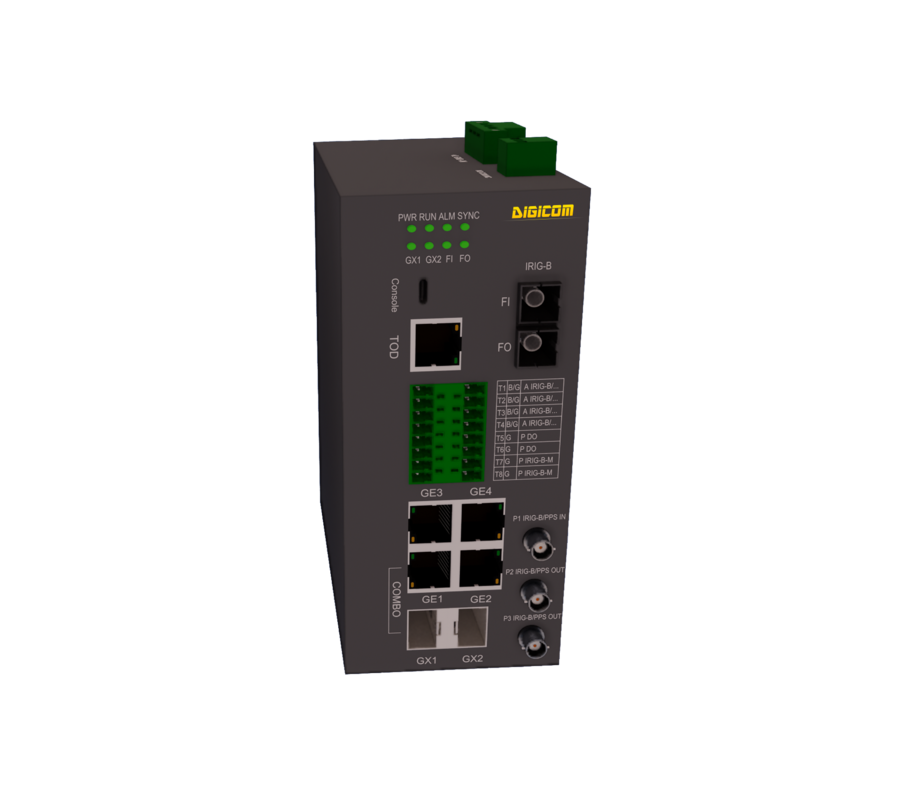

QUARTZ2303 — это многофункциональный часовой конвертер, предназначенный для преобразования сигнала точного времени из PTP, IRIG-B в выходные сигналы синхронизации разных форматов. Это позволяет легко синхронизировать оборудование, не поддерживающее PTP, с PTP Grandmaster. Устройство, имеет компактные габариты, монтируется на DIN-рельс и обеспечивает функции преобразования времени для применения в любых отраслях промышленности. Поддерживает высокоточный протокол синхронизации времени IEEE 1588v2 (PTP) и имеет интерфейсы для получения сигнала точного времени от разных источников: 1 оптический порт SC/ST (IRIG-B), 2 х 10/100/1000M RJ45 (PTP), 1 х BNC (IRIG-B). Благодаря встроенной логике приоритезации выбора источника времени устройство автоматически определяет наиболее надёжный и приоритетный входной сигнал из нескольких доступных, что обеспечивает стабильное преобразование и формирование на выходе широкого спектра сигналов синхронизации: PTP, NTP, IRIG-B, PPS, PPM, PPH, TOD. Управление и конфигурирование устройства осуществляется через удобный веб-интерфейс.
Ключевые особенности
- Компактная конструкция для монтажа на DIN-рейку
- Входные сигналы точного времени времени: PTP, IRIG-B, PPS;
- Выходные сигналы точного времени: PTP, NTP/SNTP, IRIG-B ,PPS, PPM, PPH, TOD
- Высокопроизводительный кварцевый генератор с превосходными характеристиками измерения времени TCXO или XO;
- Управление через веб-интерфейс
- Входное питание 110/220В пост./перем. или 18-72 В пост.;
- Рабочая температура от -40 до 70°C
Параметры |
|
Интерфейсы источника входного сигнала точного времени |
- 1 разъем BNC: IRIG-B, 1PPS, вход уровня TTL; - 1 оптический порт SC/ST/FC (IRIG-B); |
- 2 порта 10/100/1000M с RJ45 (PTP); |
|
Внутренний кварцевый генератор | Термостабилизированный кварцевый генератор (ОCXO: 0.0056ppm) или тактовый генератор XO (20-100ppm) |
Сетевой LAN порт |
Тип порта ： 2 х100/1000M с RJ45 Поддержка функций NTP и PTP |
Интерфейсы выходного сигнала точного времени |
- 1 оптический порт SC/ST/FC (выходной интерфейс IRIG-B) - 2 клеммных колодки Phoenix: IRIG-BM; - 4 клеммных колодки Phoenix: 1PPS/PPM/PPH, уровень TTL/485, настраиваемый программным обеспечением; - 2 клеммных колодки Phoenix: DO, PPS/Pulse; - 2 разъема BNC: IRIG-B/1PPS/PPM/PPH, уровень TTL/485, выбор сигнала времени настраивается через внутреннее ПО; - 1 порт RJ45: TOD, 485/232, настраиваемый формат NMEA; - 2 COMBO Gigabit порта: выход сигнала NTP, PTP; - 2 порта Gigabit Ethernet: выход сигнала NTP, PTP; |
Параметры производительности |
NTP (RJ45/SFP): < 50 мкс; PTP (RJ45/SFP): < 50 нс; IRIG-B (уровень TTL/последовательный): < 100 нс; Импульсный сигнал (уровень ТТЛ): < 120 нс; TOD (последовательный): < 150 нс; Кол-во запросов NTP: >5000 раз/секунду； |
LED индикация портов |
Link /ACT, Скорость |
LED индикация состояния на лицевой панели |
Индикатор питания: PWR Рабочее состояние: RUN Сигнализация: ALM Индикация захвата спутника: SYNC Индикация состояния оптичеких портов: GX1, GX2 Оптический индикатор B-кода: FX |
Электропитание и сигнализация |
Входное напряжение: 220 В (85-264 В AC/77-300 В DC) или 18-72 В DC; Количество источников питания: Один источник питания; Потребляемая мощность: 12 Вт； Клеммная колодка: вставная клемма с шагом 5,08 мм; Сигнализация отключения питания: Поддерживает; Сигнализация состояния сигнала синхронизации: Поддерживает сигнализацию состояния сигнала точного времени; |
Физические характеристики |
Габариты (Ш×В×Г): 70×160×130 мм Способ установки: на DIN-рейку Материал корпуса: металл Вес нетто: 1,5 кг Класс защиты: IP30 Охлаждение: конвекционное, без вентилятора |
Рабочая температура |
от -40 до 70°C |
Температура хранения |
от -40 до 85°C |
Относительная влажность |
5-95%, без конденсации. |
EMI |
FCC CFR47 Часть 15EN55022/CISPR22, КлассA |
EMS |
IEC61000-4-2(ESD) ±8 кВ (контакт), ±15 кВ (воздух) IEC61000-4-3(RS) 10 В/м (80 МГц ～2 ГГц) IEC61000-4-4(EFT) Порт питания: ±4 кВ; Порт данных: ±2 кВ IEC61000-4-5 (скачок напряжения) Порт питания: ±2 кВ/DM, ±4 кВ/CM; Порт данных: ±2kVIEC61000-4-6(CS) 10 В (150 кГц ～80 МГц) |
Требования к надежности |
EN 61000-6-4: 2019, EN 55032: 2015/A11:2020 Класс A EN 61000-6-4: 2019, EN 55032: 20 15/A11:2020 Класс A IEC60068-2-1: Холод ; IEC60068-2-2: Сухое тепло IEC60068-2-30: Влажное тепло |
Механические свойства |
IEC 60068-2-6 IEC 60068-2-27 |
Артикул |
QUARTZ2303T-QG-Ports-yFX-CT-PS1-PS2 |
|
Кодификатор |
Обозначение |
Описание |
QG: Тип кварцевого генератора |
XO |
Кварцевый генератор без функции компенсации температуры (20-100ppm) |
OCXO |
Термостабилизированный кварцевый генератор (0.0056ppm) |
|
Ports: Порты |
2G2GE |
2х100/1000M Combo портов + 2х10/100/1000M порта RJ45 |
y |
1 |
Общее количество оптических портов |
FX: Тип оптического порта |
M |
Многомодовый (multimode) |
S |
Одномодовый (singlemode) |
|
CT: Тип оптического разъема и расстояние |
SC05 |
SC разъем, многомод, 1310нм, 5км |
ST05 |
ST разъем, многомод, 1310нм, 5км |
|
FC05 |
FC разъем, многомод, 1310нм, 5км |
|
SC40 |
SC разъем, одномод, 1310нм, 40км |
|
ST40 |
ST разъем, одномод, 1310нм, 40км |
|
FC40 |
FC разъем, одномод, 1310нм, 40км |
|
PS1, PS2: Вход питания |
HV |
100-240VAC/220VDC (85-264VAC/120-300VDC) |
L2 |
48VDC (18-72VDC) |
|
| Артикул | Описание |
| QUARTZ2303-XO-2G2GE-1S-ST40-HV | Преобразователь сигнала точного времени: |
| Артикул | Описание |
| QUARTZ2303-XO-2G2GE-1M-SC05-HV | Преобразователь сигнала точного времени: |
| QUARTZ2303-XO-2G2GE-1M-ST05-HV | Преобразователь сигнала точного времени: |
| QUARTZ2303-XO-2G2GE-1S-SC40-HV | Преобразователь сигнала точного времени: |
| QUARTZ2303-XO-2G2GE-1M-SC05-L2 | Преобразователь сигнала точного времени: |
| QUARTZ2303-XO-2G2GE-1M-ST05-L2 | Преобразователь сигнала точного времени: |
| QUARTZ2303-XO-2G2GE-1S-SC40-L2 | Преобразователь сигнала точного времени: |
| QUARTZ2303-XO-2G2GE-1S-ST40-L2 | Преобразователь сигнала точного времени: |
| Модель | Тип кварцевого генератора | Описание |
| QUARTZ2303-XO-2G2GE-1M-SC05-HV | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 220 В переменное |
| QUARTZ2303-XO-2G2GE-1M-ST05-HV | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 220 В переменное |
| QUARTZ2303-XO-2G2GE-1S-SC40-HV | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 220 В переменное |
| QUARTZ2303-XO-2G2GE-1S-ST40-HV | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 220 В переменное |
| QUARTZ2303-XO-2G2GE-1M-SC05-HV-HV | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 220 В переменное c резервированием |
| QUARTZ2303-XO-2G2GE-1M-ST05-HV-HV | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 220 В переменное c резервированием |
| QUARTZ2303-XO-2G2GE-1S-SC40-HV-HV | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 220 В переменное c резервированием |
| QUARTZ2303-XO-2G2GE-1S-ST40-HV-HV | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 220 В переменное c резервированием |
| QUARTZ2303-XO-2G2GE-1M-SC05-L2 | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное |
| QUARTZ2303-XO-2G2GE-1M-ST05-L2 | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное |
| QUARTZ2303-XO-2G2GE-1S-SC40-L2 | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное |
| QUARTZ2303-XO-2G2GE-1S-ST40-L2 | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD); питание 18-72 В постоянное |
| QUARTZ2303-XO-2G2GE-1M-SC05-L2-L2 | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное c резервированием |
| QUARTZ2303-XO-2G2GE-1M-ST05-L2-L2 | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное c резервированием |
| QUARTZ2303-XO-2G2GE-1S-SC40-L2-L2 | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное c резервированием |
| QUARTZ2303-XO-2G2GE-1S-ST40-L2-L2 | XO (20-100ppm) | Тактовый генератор XO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD); питание 18-72 В постоянное c резервированием |
| QUARTZ2303- OCXO -2G2GE-1M-SC05-HV | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD); питание 220 В переменное |
| QUARTZ2303- OCXO -2G2GE-1M-ST05-HV | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD); питание 220 В переменное |
| QUARTZ2303- OCXO -2G2GE-1S-SC40-HV | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO); 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD); питание 220 В переменное |
| QUARTZ2303- OCXO -2G2GE-1S-ST40-HV | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 220 В переменное |
| QUARTZ2303- OCXO -2G2GE-1M-SC05-HV-HV | OCXO (20 мкс/ч) | Термокомпенсированный кварцевый генератор TCXO (20 мкс/ч); 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD); питание 220 В переменное c резервированием |
| QUARTZ2303- OCXO -2G2GE-1M-ST05-HV-HV | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD); питание 220 В переменное c резервированием |
| QUARTZ2303- OCXO -2G2GE-1S-SC40-HV-HV | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD); питание 220 В переменное c резервированием |
| QUARTZ2303- OCXO -2G2GE-1S-ST40-HV-HV | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 220 В переменное c резервированием |
| QUARTZ2303- OCXO -2G2GE-1M-SC05-L2 | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное |
| QUARTZ2303- OCXO -2G2GE-1M-ST05-L2 | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное |
| QUARTZ2303- OCXO -2G2GE-1S-SC40-L2 | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное |
| QUARTZ2303- OCXO -2G2GE-1S-ST40-L2 | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное |
| QUARTZ2303- OCXO -2G2GE-1M-SC05-L2-L2 | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное c резервированием |
| QUARTZ2303- OCXO -2G2GE-1M-ST05-L2-L2 | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, многомод, длина волны 850 нм, дистанция до 5 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное c резервированием |
| QUARTZ2303- OCXO -2G2GE-1S-SC40-L2-L2 | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем SC, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное c резервированием |
| QUARTZ2303- OCXO -2G2GE-1S-ST40-L2-L2 | OCXO (20 мкс/ч) | Термостабилизированный кварцевый генератор ОCXO; 2 порта 10/100/1000M с RJ45 (вход/выход NTP и PTP); 2 порта 10/100/1000M combo SFP/RJ45 (вход/выход NTP и PTP); 1 оптический порт 10/100/1000M, разъем ST, одномод, длина волны 1310 нм, дистанция до 40 км. (вход/выход IRIG-B), 1 разъема BNC вход (IRIG-B, PPS, уровня TTL); 2 разъема BNC выход (IRIG-B/PPS/PPM/PPH, уровень TTL/485); 1 порт RJ45 (выход TOD, RS485/232, настраиваемый формат NMEA); питание 18-72 В постоянное c резервированием |
| Техническая спецификация серии QUARTZ2303 |
