Промышленные коммутаторы TSN на DIN-рельс:
СITRINE2500TP-TSN — серия промышленных коммутаторов L2 на DIN-рельс нового поколения с поддержкой протоколов группы стандартов TSN. Кроме этого, устройства поддерживают протоколы резервирования STP, RSTP, MSTP, VRRP, DG-Ring, DG-Ring+, MRP, G.8032 (ERPS), протокол синхронизации 1588v2 (PTP), соответствует МЭК 61850 и стандарту ПАО “Россети” СТО 34.01-6-005-2019 (Коммутаторы энергообъектов).
Коммутаторы разработаны специально для систем передачи данных в энергетике, транспорте, горнодобывающей промышленности, для связи в сиcтемах IIoT и др. Устройства имеют модификации от 8 до 24 портов, включая 2/4/8/12 х 100/1000M uplink SFP c DDM, и 8/16 х 100/100/1000M портов RJ45.
Коммутаторы поддерживают функции уровня 2, такие как VLAN, многоадресную рассылку, QoS, SSH и другие, а также управление через WEB, CLI, Telnet, автоматическое резервное копирование и восстановление конфигурации, EtherNet/IP и протоколы Modbus/TCP.
Прочный корпус IP40 без вентилятора, способность работать в широком температурном диапазоне температур, а также хорошая защита от ЭМИ, позволяет устройствам стабильно работать в экстремальных промышленных условиях.
Два входа питания коммутатора могут быть одновременно подключены к разным источникам напряжения. Если один вход питания неисправен, устройство может продолжать работать с использованием второго входа питания, что повышает надежность работы сети.
Ключевые особенности
- Новый унифицированный корпус в 2-х конструктивах
- Соответствие МЭК 61850-3
- Поддержка IEEE1588v2 (PTP) с удобным интерфейсом конфигурации
- SFP порты поддерживают 100/1000 Мбит/с
Поддержка протоколов резервирования STP, RSTP, MSTP - Поддержка кольцевого резервирования по протоколам ERPS, MRP (IEC 62439-2), DG-RING
- Поддержка EtherNet/IP, Modbus-TCP
- Поддержка динамических VLAN
- Продуманная LED индикация
- Отличные показатели пассивного охлаждения
- Есть возможность диагностики состояния медного кабеля
В ближайшее время планируется внедрение:
- Поддержка MMS/ GOOSE сообщений (МЭК 61850-8-1)
- Поддержка PROFINET
- Поддержка группы стандартов TSN: IEEE 802.1AS, IEEE 802.1Qbv, IEEE 802.1Qci, IEEE 802.1CB (FRER), IEEE 802.1Qcc (SRP), IEEE 802.1Qbu и IEEE 802.3br;

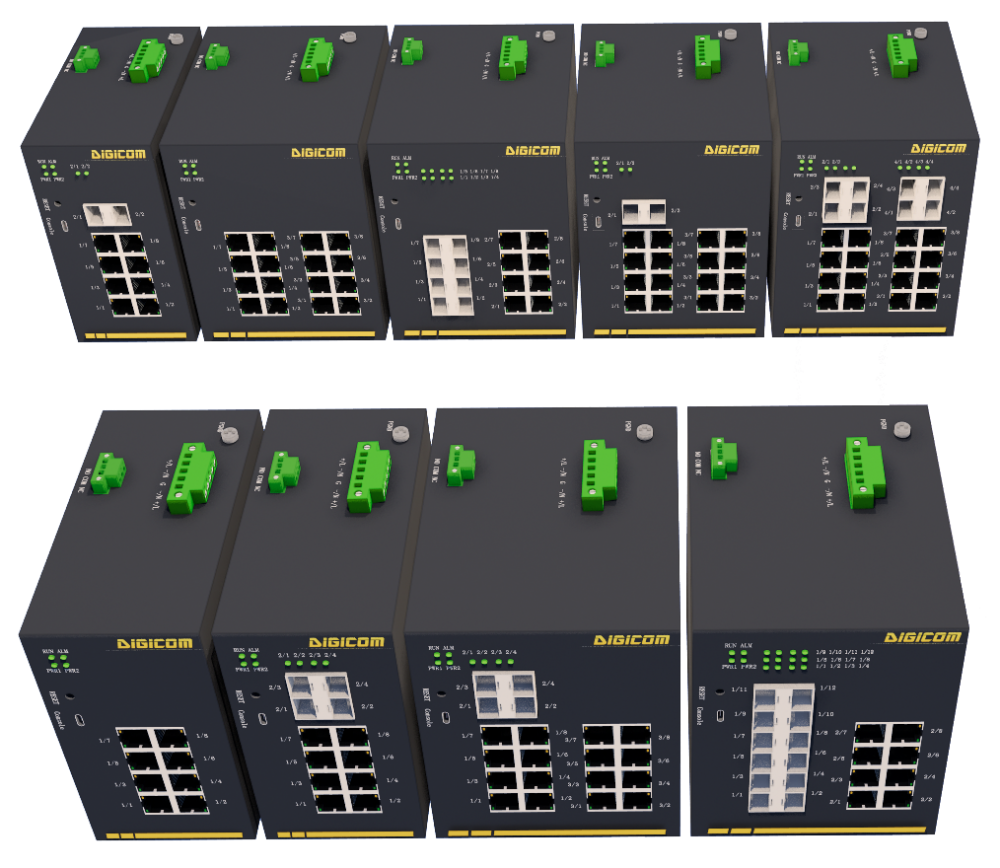

Модели
| Модель | Описание |
| CITRINE2508TP-TSN-8GE | Управляемый 8-и портовый коммутатор L2: 8х10/100/1000M портов RJ45 |
| CITRINE2510TP-TSN-2GX8GE | Управляемый 10-и портовый коммутатор L2: 2x100/1000M SFP слота + 8х10/100/1000M портов RJ45 |
| CITRINE2512TP-TSN-4GX8GE | Управляемый 12-и портовый коммутатор L2: 4x100/1000M SFP слота + 8х10/100/1000M портов RJ45 |
| CITRINE2516TP-TSN-16GE | Управляемый 16-и портовый коммутатор L2: 16х10/100/1000M портов RJ45 |
| CITRINE2516TP-TSN-8GX8GE | Управляемый 16-и портовый коммутатор L2: 8x100/1000M SFP слота + 8х10/100/1000M портов RJ45 |
| CITRINE2518TP-TSN-2GX16GE | Управляемый 18-и портовый коммутатор L2: 2x100/1000M SFP слота + 16х10/100/1000M портов RJ45 |
| CITRINE2520TP-TSN-4GX16GE | Управляемый 20-и портовый коммутатор L2: 4x100/1000M SFP слота + 16х10/100/1000M портов RJ45 |
| CITRINE2520TP-TSN-12GX8GE | Управляемый 20-и портовый коммутатор L2: 12x100/1000M SFP слота + 8х10/100/1000M портов RJ45 |
| CITRINE2524TP-TSN-8GX16GE | Управляемый 24-х портовый коммутатор L2: 8x100/1000M SFP слота + 16х10/100/1000M портов RJ45 |
На 2026 год запланировано включение данной серии в Единый реестр российской радиоэлектронной продукции.
